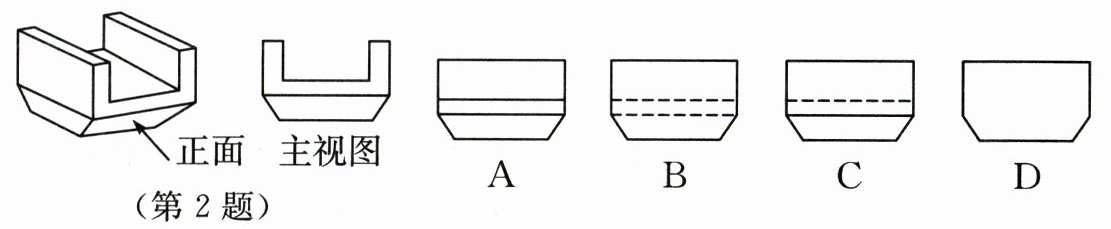

2. 如图,这是一种斗形构件的示意图及其主视图,则它的左视图为 (B)

答案： B

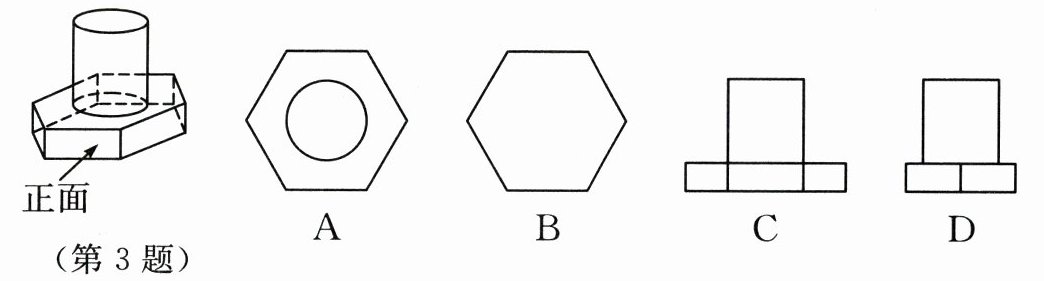

3. 如图,这个六角螺栓的俯视图是 (A)

答案： A

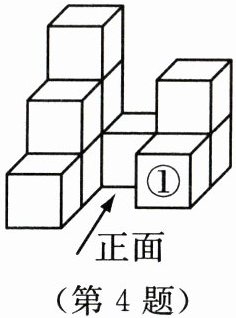

4. 如图,这个几何体是由10个大小相同的小正方体组成的.将小正方体①移走后,所得几何体的三视图没有发生变化的是 (A)

A.主视图和左视图
B.主视图和俯视图
C.左视图和俯视图
D.主视图、左视图和俯视图

答案： A

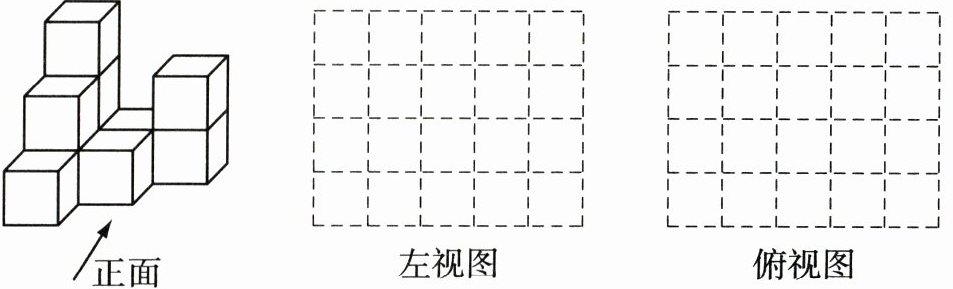

如图,这是由若干个完全相同的小正方体堆积成的一个几何体.
(1)请在图中作出这个几何体的左视图和俯视图;(用阴影表示)
(2)如果在这个几何体上再添加一些相同的小正方体,并保持这个几何体的俯视图和左视图不变,那么最多可以再添加几个小正方体?

答案：
(1)左视图和俯视图阴影绘制如下：
左视图：
（从左到右两列，左列2个阴影方格，右列3个阴影方格，纵向叠放）
俯视图：
（从前往后两行，第一行2个阴影方格，第二行2个阴影方格，形成“田”字部分分布）
(2)3
