《2025年赢在微点物理》

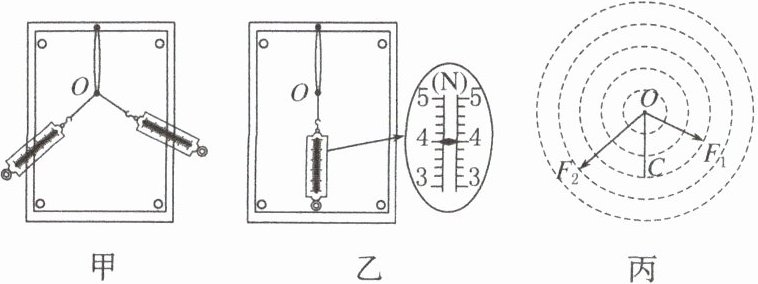

3. (1)在“验证力的平行四边形定则”的实验中，先用两只弹簧测力计通过两个细绳套互成角度地牵拉橡皮条至某一点O,则需要记录O点的位置、两个弹簧测力计的读数、____________________；然后再改用一只弹簧测力计牵拉，使橡皮条伸长到________，依次如图甲、乙所示。
(2)请根据图乙，读出此次测量中弹簧测力计的示数F = ________。
(3)如图丙，根据实验的数据记录，按选定的标度(已知图中相邻圆环间距表示1N)已作出了两个分力F₁、F₂的图示(大小未标出)，请继续在图丙中。
　
①按同样的标度作出力F(即合力的测量值)的图示。
②按力的平行四边形定则作出F₁、F₂的合力的图解值F'。
(4)由(3)可以得出实验结论______________________________。

答案： （1）两个细绳套的方向 O点 （2）4.0 N （3）图见解析 （4）在误差范围内，两个力的合成遵循平行四边形定则

4. 一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中做“验证力的平行四边形定则”的实验。

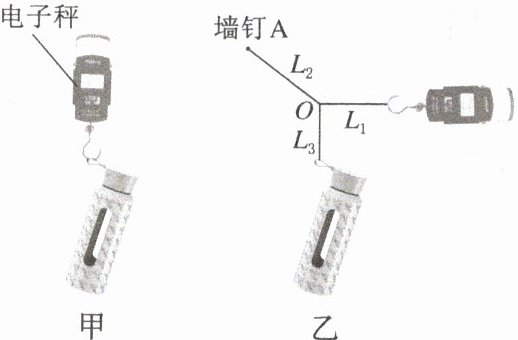

(1)如图甲,在电子秤的下端悬挂一装满水的水壶,记下水壶________时电子秤的示数F。
　
　　　
(2)如图乙,将三细线L₁、L₂、L₃的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶杯带上。水平拉开细线L₁,在白纸上记下结点O的位置、________________和电子秤的示数F₁。

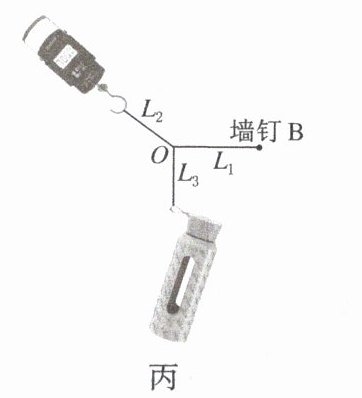

(3)如图丙,将另一颗墙钉B钉在与O同一水平线上,并将L₁拴在其上。手握电子秤沿着图乙中L₂的方向拉开细线L₂,使____________________和三根细线的方向与乙中重合，记录电子秤的示数F₂。
　
　　　　　
(4)在白纸上按一定标度作出电子秤拉力F、F₁、F₂的图示,根据平行四边形定则作出F₁、F₂的合力F'的图示,若____________________,则平行四边形定则得到验证。

答案： （1）静止（或稳定、平衡、不动） （2）三细线的方向 （3）结点O的位置 （4）F'与F的图示重合（或基本重合）
