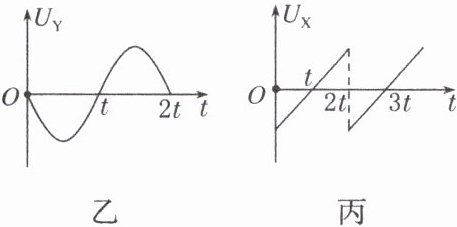

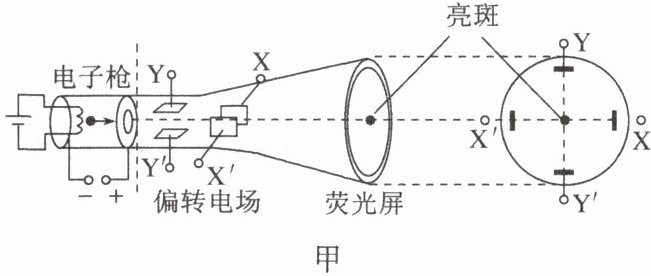

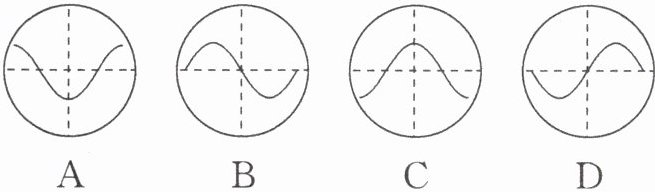

【典例6】 如图甲所示为示波管原理图，若其内部竖直偏转电极YY'之间电势差如图乙所示的规律变化，水平偏转电极XX'之间的电势差如图丙所示的规律变化，则在荧光屏上会看到的图形是（ ）

答案： D　解析　在0～2t时间内，扫描电压扫描一次，信号电压完成一个周期，当$U_{Y}$为负的最大值时，电子打在荧光屏上有负的最大位移，当$U_{Y}$为正的最大值时，电子打在荧光屏上有正的最大位移，因此D项正确，A、B、C三项错误。

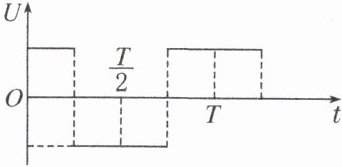

【典例7】 将如图所示的交变电压加在平行板电容器A、B两板上，开始B板电势比A板电势高，这时有一个原来静止的电子正处在两板的中间，它在电场力作用下开始运动，设A、B两极板间的距离足够大，下列说法正确的是（ ）

A. 电子一直向着A板运动
B. 电子一直向着B板运动
C. 电子先向A板运动，然后返回向B板运动，之后在A、B两板间做周期性往复运动
D. 电子先向B板运动，然后返回向A板运动，之后在A、B两板间做周期性往复运动

答案：

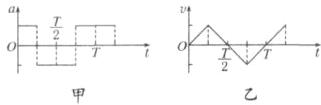

D　解析　根据交变电压的变化规律，作出电子的加速度a、速度v随时间变化的图线，如图甲、乙所示。从图中可知，电子在第一个$\frac{T}{4}$内做匀加速运动，第二个$\frac{T}{4}$内做匀减速运动，在这半周期内，因初始B板电势比A板电势高，所以电子向B板运动，加速度大小为$\frac{eU}{md}$。在第三个$\frac{T}{4}$内电子做匀加速运动，第四个$\frac{T}{4}$内做匀减速运动，但在这半周期内运动方向与前半周期相反，向A板运动，加速度大小为$\frac{eU}{md}$，所以电子在交变电场中将以$t = \frac{T}{4}$时刻所在位置为平衡位置做周期性往复运动，综上分析D项正确。
