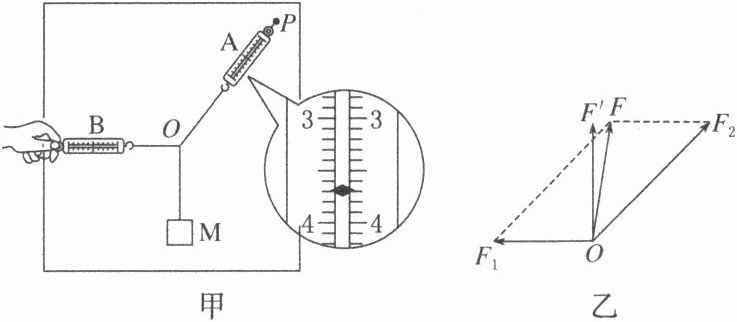

[典例3]　某同学“探究两个互成角度的力的合成规律”实验，他将弹簧测力计A挂在固定点P,下端用细线挂一重物M,弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置,如图甲所示。本实验所用弹簧测力计的计量单位是N。
　
(1)图甲中弹簧测力计A的示数为______N。
(2)该同学根据读出的A、B的示数，在白纸上画出的力的图示如图乙所示，则图乙中一定沿MO方向的力是______（填“F”或“F'”）。
(3)(多选)下列关于该实验的要求中，必要的是______（填选项字母）。
A. 细线应尽可能长一些
B. 应测量重物M所受的重力
C. A、O与B、O之间细线的夹角应大于90°
D. 改变拉力的大小与方向，进行多次实验，每次都要使O点静止在同一位置

答案： （1）3.70 （2）F' （3）AB

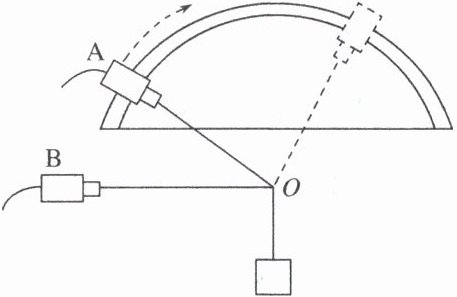

[典例4]　如图所示，某实验小组同学利用DIS实验装置研究支架上力的分解，A、B为两个相同的双向力传感器，该型号传感器在受到拉力时读数为正，受到压力时读数为负。A连接质量不计的细绳，可沿固定的板做圆弧形移动。B固定不动，通过光滑铰链连接长为0.3m的杆。将细绳连接在杆右端O点构成支架。保持杆在水平方向，按如下步骤操作:
　　　　　　　
　
①测量细绳与水平杆的夹角θ；
②对两个传感器进行调零；
③用另一根绳在O点悬挂一个钩码，记录两个传感器的读数；
④取下钩码，移动传感器A改变θ角；

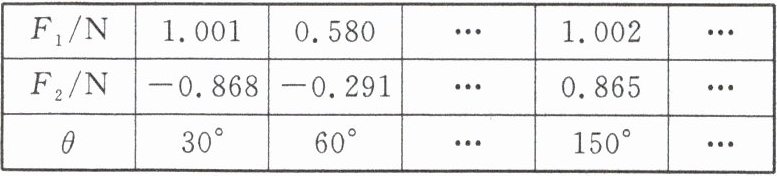

重复上述实验步骤，得到表格。
　　　　　
(1)根据表格，A传感器对应的是表中力________（填“F₁”或“F₂”）。钩码质量为________kg(g取10m/s²，保留1位有效数字)。
(2)本实验中多次对传感器进行调零，对此操作说法正确的是________（填选项字母）。
A. 因为事先忘记调零
B. 何时调零对实验结果没有影响
C. 为了消除横杆自身重力对结果的影响
D. 可以完全消除实验的误差
(3)实验中，让A传感器沿圆心为O的圆弧形(而不是其他形状)轨道移动的主要目的是________（填选项字母）。
A. 方便改变A传感器的读数
B. 方便改变B传感器的读数
C. 保持轻杆右端O的位置不变
D. 方便改变细绳与杆的夹角θ
题后总结
本例中有两个重要的改变:一是测力的仪器由弹簧测力计换成了力传感器;二是传感器B的值可正可负，即O、B杆对O点的力可沿OB方向，也可能沿BO方向。

答案： （1）F₁ 0.05 （2）C （3）C
