《2025年赢在微点物理》

1. 电动势。
（1）非静电力所做的功与所移动的电荷量之比叫电动势，表达式为E = ________。
（2）物理含义：电动势表示电源把其他形式的能转化成电势能________的大小，在数值上等于电源没有接入电路时两极间的电压。

答案：
(1)$\frac{W}{q}$
(2)本领

2. 闭合电路欧姆定律。
（1）内容：闭合电路中的电流跟电源的______成正比，跟内、外电阻之和成反比。
（2）公式：I = $\frac{E}{R + r}$（只适用于纯电阻电路）。
（3）其他表达形式。
E = U外 + U内或E = U外 + Ir（适用于任意电路）。

答案：
(1)电动势

微点辨析
（1）电动势的大小反映了电源把电能转化为其他形式的能的本领大小 （ ）
（2）电动势和内阻是电源的重要参数，电动势由电源中非静电力的特性决定，与电源的体积和外电路均无关 （ ）
（3）在电源电动势和内阻恒定的闭合电路中，路端电压随外电阻的增大而增大，但不可以超过电动势 （ ）

答案：
(1)×
(2)√
(3)√

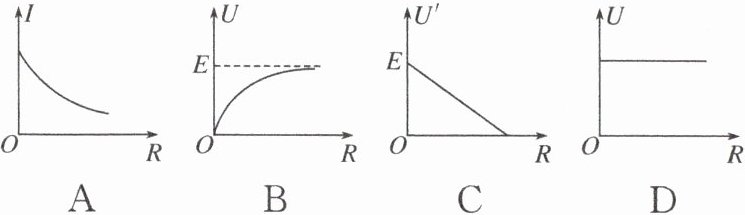

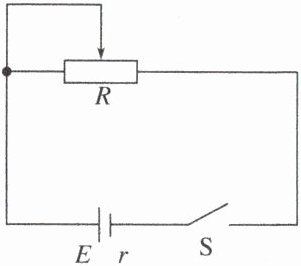

[典例3]　(多选)在如图所示的电路中，电源电动势E和内阻r均为定值，当外电路电阻R发生变化时，回路电流I、路端电压U、内电压U'都将随之发生变化。下列图像能正确表示其变化规律的是　　　　(　　　)

答案： AB 解析 由闭合电路欧姆定律有$I = \frac{E}{R + r}$ ①，路端电压$U = E - Ir = E-\frac{E}{R + r}r=\frac{R}{R + r}E$ ②，内电压$U' = Ir=\frac{r}{R + r}E$ ③。根据①式可知，I随R的增大单调递减，但不是线性变化，A项正确；将②式变形可得$U = \frac{1}{1+\frac{r}{R}}E$，利用数学知识可知B项正确，D项错误；根据③式可知，C项错误。
