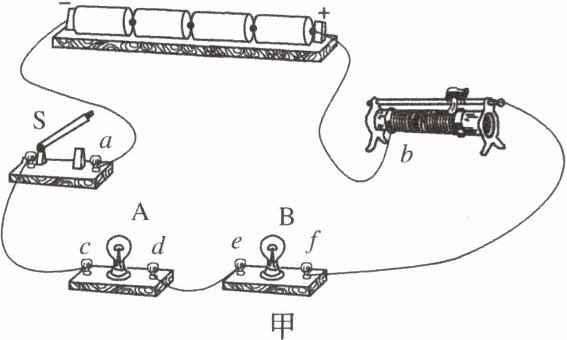

[典例4]　在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8V 0.3A”，合上开关S后，无论怎样移动滑片，A、B灯都不亮。
（1）用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的______挡较为合适（填选项字母）。
A. 2.5V
B. 10V
C. 50V
D. 250V
②测得c、d间电压约为5.8V，e、f间电压为0，则故障是______（填选项字母）。
A. A灯灯丝断开
B. B灯灯丝断开
C. d、e间连线断开
D. B灯短路
（2）接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”。
①测试前，一定要将电路中的开关S断开。

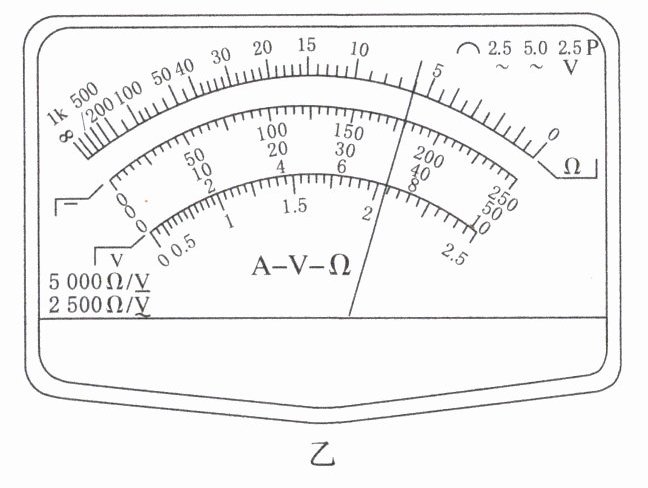

②测c、d间和e、f间电阻时，某次测量结果如图乙所示，读数为6Ω，此时测量的是______间电阻，根据小灯泡的规格计算出的电阻为______Ω，它不等于测量值，原因是______。

答案：
(1)①B　②A　
(2)②$e$、$f$ 12.7　高温条件下金属丝电阻率大，计算的电阻是正常工作时的高温电阻，而测量值为断电下的低温小电阻

[典例5]　（2019.全国卷III）某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度。可选用的器材还有：定值电阻$R_0$（阻值14kΩ），滑动变阻器$R_1$（最大阻值1500Ω），滑动变阻器$R_2$（最大阻值500Ω），电阻箱（0～99999.9Ω），干电池（$E = 1.5V$，$r = 1.5Ω$），红、黑表笔和导线若干。
（1）欧姆表设计。

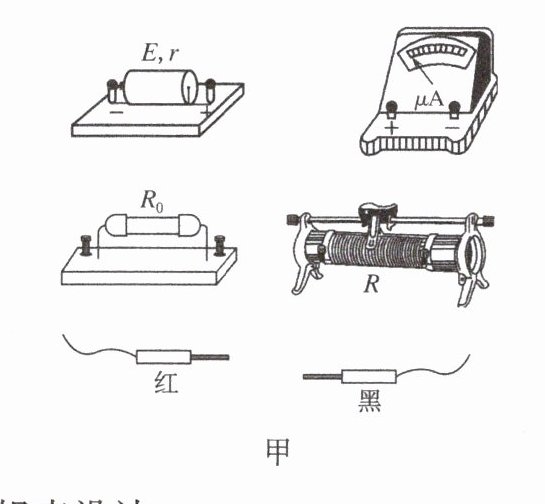

将图甲中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器R接入电路的电阻应为______Ω；滑动变阻器选______（填“$R_1$”或“$R_2$”）。
（2）刻度欧姆表表盘。

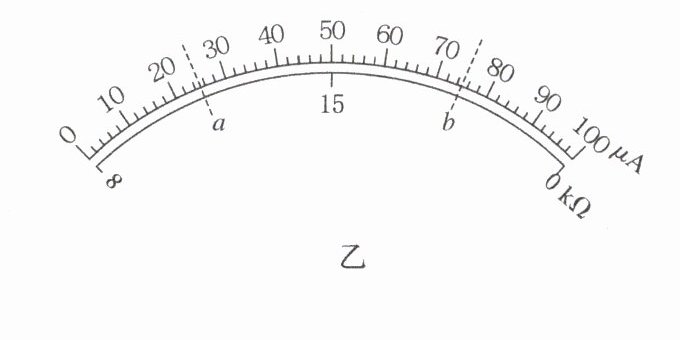

通过计算，对整个表盘进行电阻刻度，如图乙所示。表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为______、______。
（3）校准。

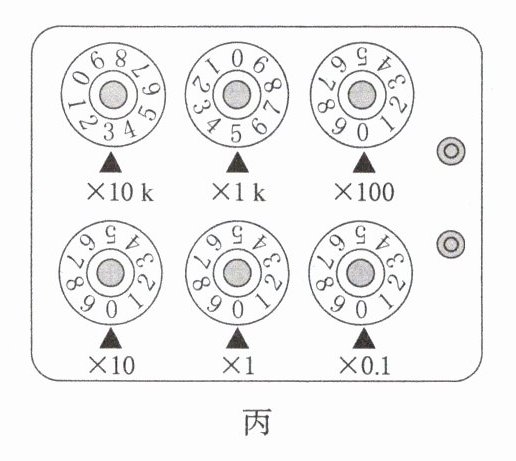

红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向______kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图丙所示，则电阻箱接入的阻值为______Ω。

答案：
(1)如图所示　900　$R_1$
(2)45　5　
(3)0　35000.0
