[典例1]　在练习使用多用电表的实验中。

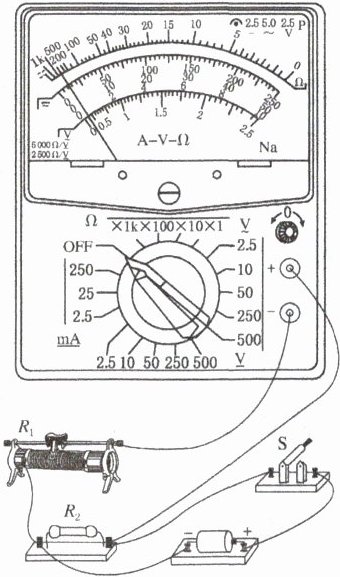

（1）某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过______的电流；（填图中元件代号，下同）
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是______的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是______两端的电压。
（2）（多选）在使用多用电表的欧姆挡测量电阻时，下列说法正确的是______（填选项字母）。
A. 双手捏住两表笔金属杆，测量值将偏小
B. 测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C. 选择“×100”倍率测量时发现指针位于20与30正中间，则测量值等于2500Ω
D. 欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大

答案：
(1)①$R_1$　②$R_1$和$R_2$ ③$R_2$　
(2)AD

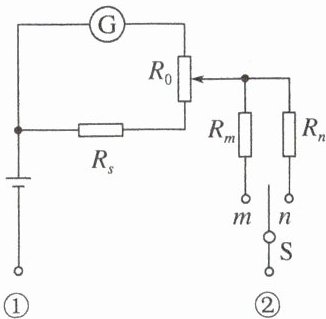

[典例2]　（2022.湖南卷）小梦同学自制了一个两挡位（“×1”“×10”）的欧姆表，其内部结构如图所示，$R_0$为调零电阻（最大阻值为$R_{0m}$），$R_s$、$R_m$、$R_n$为定值电阻（$R_s + R_{0m} ＜ R_m ＜ R_n$），电流计G的内阻为$R_G$（$R_s \ll R_G$）。用此欧姆表测量一待测电阻的阻值，回答下列问题：
（1）短接①②，将单刀双掷开关S与m接通，电流计G示数为$I_m$；保持电阻$R_0$滑片位置不变，将单刀双掷开关S与n接通，电流计G示数变为$I_n$，则$I_m$______（填“大于”或“小于”）$I_n$。
（2）将单刀双掷开关S与n接通，此时欧姆表的挡位为______（填“×1”或“×10”）。
（3）若从“×1”挡位换成“×10”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电阻$R_0$的滑片应该______（填“向上”或“向下”）调节。
（4）在“×10”挡位调整欧姆零点后，在①②间接入阻值为100Ω的定值电阻$R_1$，稳定后电流计G的指针偏转到满偏刻度的$\frac{2}{3}$；取走$R_1$，在①②间接入待测电阻$R_x$，稳定后电流计G的指针偏转到满偏刻度的$\frac{1}{3}$，则$R_x$ = ______Ω。

答案：
(1)大于　
(2)×10
(3)向上　
(4)400

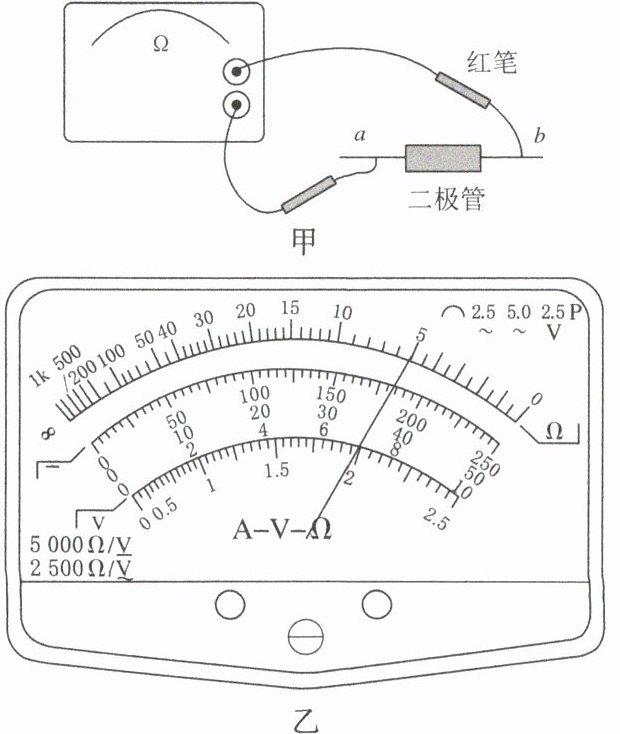

[典例3]　二极管的导电特性表现为单向导电性，当给二极管加上正向电压时，二极管处于导通状态，正向电阻较小，当给二极管加上反向电压时，二极管处于截止状态，反向电阻较大，现有一只二极管，表面字迹模糊，某同学想用多用电表判断其正负极，选用“×10”挡，电路连接如甲图，指针的位置如图乙所示。
（1）二极管的正向电阻为______。
（2）______（填“a”或“b”）端为二极管正极。
（3）多用电表“×100”挡的内电阻约为______。

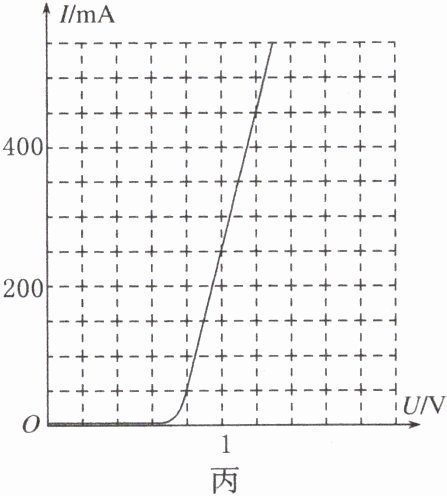

（4）一只二极管的伏安特性曲线如图丙所示，现将其接在电动势为2V，内阻约为4Ω的直流电源上，给二极管加上正向电压，此时二极管消耗的电功率约为______W。

答案：
(1)50Ω　
(2)$a$
(3)1500Ω　
(4)0.25
