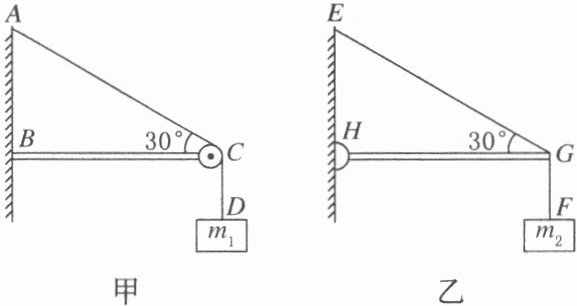

【典例7】 如图甲所示，轻绳$AD$跨过固定在水平横梁$BC$右端的定滑轮挂住一个质量为$m_{1}$的物体，$\angle ACB = 30^{\circ}$；如图乙所示的轻杆$HG$一端用铰链固定在竖直墙上，另一端$G$被细绳$EG$拉住，$EG$与水平方向成$30^{\circ}$角，轻杆的$G$点用细绳$GF$拉住一个质量为$m_{2}$的物体，重力加速度为$g$，则下列说法正确的是（ ）

A. 图甲中$BC$对滑轮的作用力大小为$\frac{m_{1}g}{2}$
B. 图乙中$HG$杆受到绳的作用力为$m_{2}g$
C. 细绳$AC$段的拉力$T_{AC}$与细绳$EG$段的拉力$T_{EG}$之比为$m_{1}:m_{2}$
D. 细绳$AC$段的拉力$T_{AC}$与细绳$EG$段的拉力$T_{EG}$之比为$m_{1}:2m_{2}$

答案：
D　解析　题图甲中,两段绳的拉力大小都是m1g，夹角为120°角，因此合力大小是m1g，根
　据共点力平衡，BC
　　　　　　　　　 杆对滑轮的作用力
　大小也是m1g(方向
　与竖直方向成60°角，斜向右上方),A项错误;题图乙中，以G为研究对象，分析受力情况如图，由平衡条件得FHGtan30°=
　m2g,得FHG=$\sqrt{3}$m2g,即HG杆受到绳的作用力为$\sqrt{3}$mg,故B项错误;题图甲中绳AC段的拉力TAc=mlg,题图乙申由于TEGsin30°=m2g得TEG=2m2g,解得$\frac{TAC}{TEG}$=$\frac{m}{2m2}$,故C项错误，D项正确。

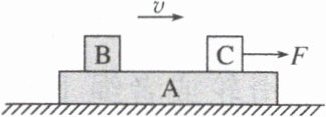

【典例1】如图所示，物体A、B、C叠放在水平桌面上，水平力F作用于物体C上，使A、B、C以共同的速度向右匀速运动，则物体A的受力个数为（ ）

A. 4个
B. 5个
C. 6个
D. 7个

答案： C　解析　　以整体为研究对象，整体匀速运动，受力平衡，故地面对A有摩擦力作用，以A为研究对象，分析受力:重力、B的压力、C的压力和摩擦力、地面的支持力和摩擦力，共6个力,C项正确。
