[典例1]　(2023·全国乙卷)在“验证力的平行四边形定则”的实验中使用的器材有:木板、白纸、两个标准弹簧测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干。完成下列实验步骤:
①用图钉将白纸固定在水平木板上。
②将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。将两细线也系在小圆环上,它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计,小圆环停止时由两个测力计的示数得到两拉力F₁和F₂的大小,并______（多选,填选项字母）。
A. 用刻度尺量出橡皮条的长度
B. 用刻度尺量出两细线的长度
C. 用铅笔在白纸上标记出小圆环的位置
D. 用铅笔在白纸上标记出两细线的方向
③撤掉一个测力计，用另一个测力计把小圆环拉到__________，由测力计的示数得到拉力F的大小,沿细线标记此时F的方向。
④选择合适标度，由步骤②的结果在白纸上根据力的平行四边形定则作F₁和F₂的合成图,得出合力F'的大小和方向;按同一标度在白纸上画出力F的图示。
⑤比较F'和F的__________，从而判断本次实验是否验证了力的平行四边形定则。

答案： ②CD ③相同位置 ⑤大小和方向

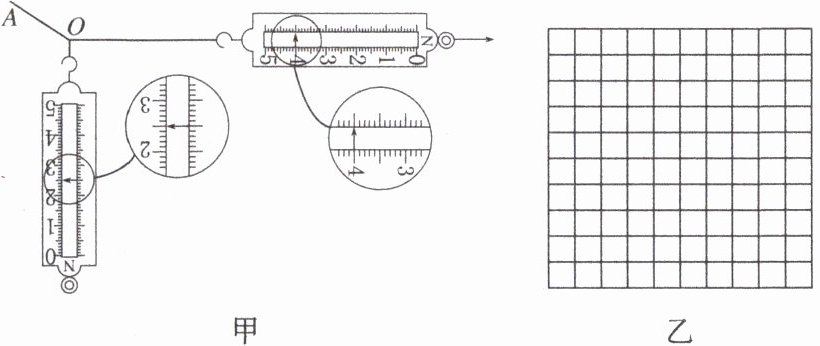

[典例2]　将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计，沿着两个不同的方向拉弹簧测力计，当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图甲所示。这时弹簧测力计的读数可从图中读出。
　
(1)由图甲可读得两个相互垂直的拉力的大小分别为________N和________N。
(2)在如图乙所示的方格纸上按作图法的要求画出这两个力及它们的合力。

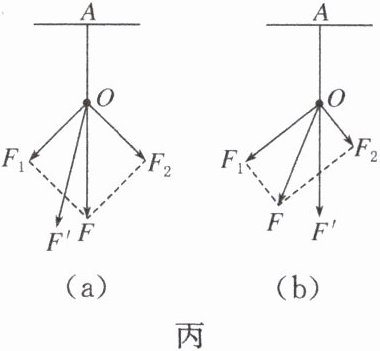

(3)图丙中(a)、(b)两图是两位同学得到的实验结果,其中________图符合实际;若合力测量值F'是准确的,则F与F'有误差的原因可能有______________________________。
　　　　　　　　

答案： （1）2.50 4.00（或4.00 2.50） （2）见解析图 （3）（b） 误差原因见解析
