《2025年赢在微点物理》

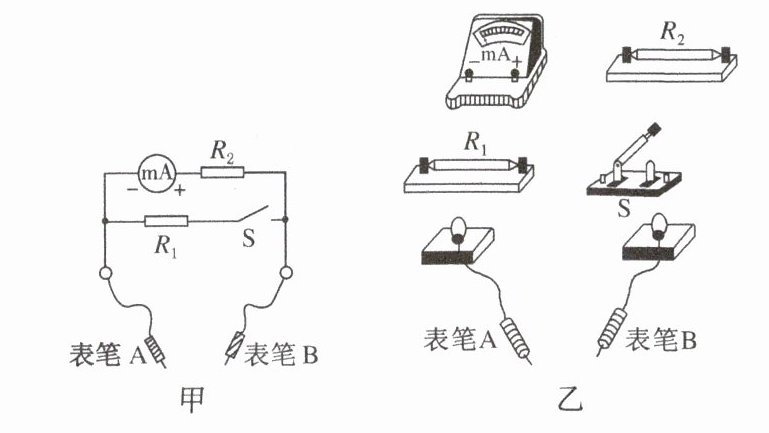

1. 某同学用量程为1mA、内阻为120Ω的表头按图甲所示电路改装成量程分别为1V和1A的多用电表。图中$R_1$和$R_2$为定值电阻，S为开关。回答下列问题：
（1）根据图甲所示的电路，在图乙所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量______（填“电流”“电压”或“电阻”）；开关S断开时，多用电表用于测量______（填“电流”“电压”或“电阻”）。
（3）表笔A应为______（填“红”或“黑”）色。
（4）定值电阻的阻值$R_1$ = ______Ω，$R_2$ = ______Ω。（均保留3位有效数字）

答案：
(1)见解析图　
(2)电流　电压
(3)黑　
(4)1.00　880

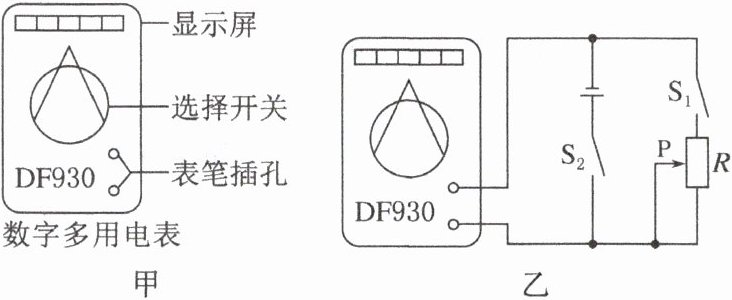

2. 如图甲所示，数字多用电表是近来发展起来的高科技电子产品，它具有测量精度高、读数方便等许多独特的优点。以型号“DF930”普通数字多用电表为例，其电压挡所有量程内电阻高达10MΩ以上，而机械指针式电压表内阻一般为几千欧到几十千欧。
现有一块型号为“DF930”的数字多用电表，用它来测量一只电池的电动势和内电阻。提供的其他测量器材还有：一只滑动变阻器R（0～30Ω），两只开关，导线若干。
实验要求：利用这些器材，尽量采用最简单的测量方法，分两步进行。首先测量电动势，待电动势测定之后再测量其内电阻。现按图乙连接好测量电路。
操作步骤：
（1）将数字多用电表选择开关置于______挡，选择合适的量程，断开开关______，闭合开关______，记录表的示数，然后反复测量多次，取平均值并记为a。
（2）将数字多用电表选择开关置于______挡，选择合适的量程，断开开关______，闭合开关______，记录表的示数，记为b，紧接着进行以下的操作：将选择开关置于______挡，选择合适的量程，然后同时闭合开关$S_1$和$S_2$，记录表的示数并记作c，把b和对应的c作为一组数据记录下来，然后反复测量多次，得到多组数据。
（3）______（填“a”“b”或“c”）即为干电池的电动势。
（4）干电池的内电阻的表达式$r$ = ______（用a、b、c表示），将步骤（1）（2）测得的数据代入公式，求出r的平均值，即为干电池的内电阻。

答案：
(1)电压　$S_1$　　$S_2$　　
(2)欧姆　$S_2$
$S_1$　　电压　
(3)$a$　
(4)$\frac{ab - bc}{c}$

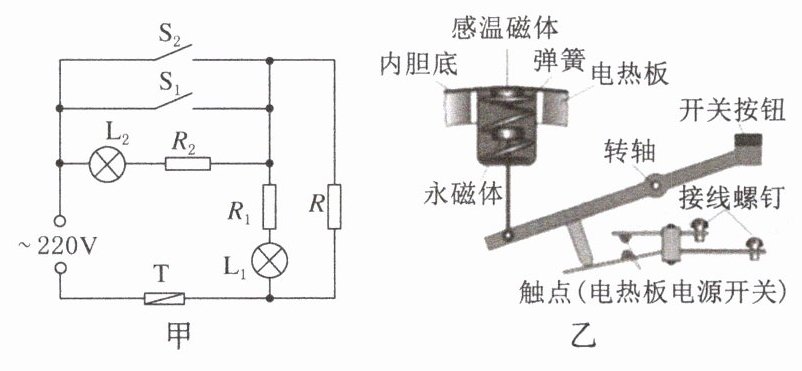

3. （2022.河北卷）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图甲所示。选用的器材有：限温开关$S_1$（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断开，之后不能自动闭合）；保温开关$S_2$（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；电饭煲的框架（结构如图乙所示）。自备元件有：加热电阻丝R（阻值为60Ω，用于加热煮饭）；限流电阻$R_1$和$R_2$（阻值均为1kΩ）；指示灯$L_1$和$L_2$（“2.5V 0.6W”，当电流低于30mA时可视为熄灭）；保险丝T。
（1）（多选）按照兴趣小组设计的电路，下列说法正确的是______（填选项字母）。
A. 按下$S_1$，$L_1$和$L_2$均发光
B. 当锅内温度高于103℃时，$S_1$自动断开，$L_1$和$L_2$均发光
C. 保温过程中，$S_2$自动在闭合、断开状态之间交替切换
D. 当锅内温度低于70℃时，$S_2$自动闭合，$L_1$发光，$L_2$熄灭
（2）简易电饭煲制作完成后，试用时$L_1$始终不亮，但加热和保温功能均正常。在不增加元件的前提下，断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______（填写各步骤前的字母）。
A. 将选择开关旋转到“×100”位置
B. 将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C. 调整“指针定位螺丝”，使指针指到零刻度
D. 测量指示灯$L_1$两端的阻值
E. 将选择开关置于OFF位置或交流电压最高挡

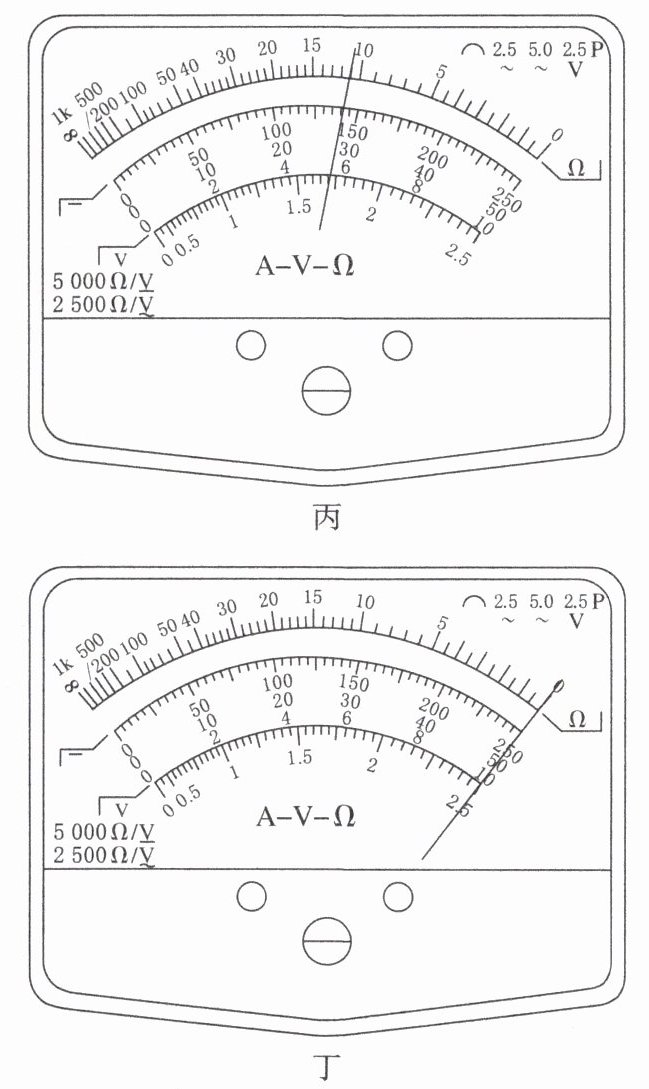

操作时，将多用电表两表笔与$L_1$两端接触，若指针如图丙所示，可判断是______断路损坏；若指针如图丁所示，可判断是______断路损坏。（用电路中的元件符号表示）

答案：
(1)CD　
(2)CABDE　$L_1$　$R_1$
