《2025年赢在微点物理》

(1)穿过线圈的磁通量与线圈的匝数有关（ ）
(2)感应电流的磁场方向与原磁场方向相反（ ）
(3)感应电流的磁场会阻止引起感应电流的磁通量的变化（ ）
(4)右手定则常用于判断导体切割磁感线运动产生感应电流的方向（ ）

答案： ×
@@×
@@×
@@√

【典例1】 如图所示，匝数为N、面积为S的闭合线圈abcd水平放置，与磁感应强度为B的匀强磁场夹角为45°。现将线圈以ab边为轴顺时针转动90°，则（ ）

A. 整个过程中线圈中未产生感应电流
B. 线圈水平放置时的磁通量为$\frac{\sqrt{2}NBS}{2}$
C. 整个过程中线圈中的磁通量始终不为0
D. 整个过程中线圈的磁通量变化量大小为$\sqrt{2}BS$

答案： D 解析 整个过程中线圈中穿过线圈的磁通量不断变化，线圈中一直产生感应电流，A项错误；线圈水平放置时的磁通量为$\varPhi=\frac{\sqrt{2}BS}{2}$，B项错误；当线圈平面与磁场方向平行时线圈中的磁通量为0，C项错误；设初位置时穿过线圈的磁通量为正，则初位置时$\varPhi_{1}=BS\sin\theta=\frac{\sqrt{2}BS}{2}$，末位置时$\varPhi_{2}=-BS\cos\theta=-\frac{\sqrt{2}BS}{2}$，则初、末位置磁通量的改变量的大小$\Delta\varPhi =|\varPhi_{2}-\varPhi_{1}|=\sqrt{2}BS$，D项正确。

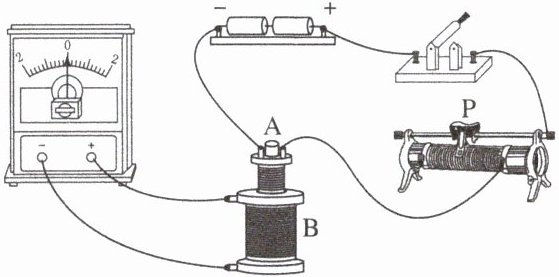

【典例2】 为了探究电磁感应现象，某实验小组将电池、线圈A、线圈B、滑动变阻器、灵敏电流计、开关按照如图所示的方式连接。当闭合开关时发现灵敏电流计的指针右偏。由此可知
(1)当滑动变阻器的滑片P迅速向右移动时，灵敏电流计的指针______（填“左偏”“不动”或“右偏”）。
(2)将线圈A拔出时，灵敏电流计的指针______（填“左偏”“不动”或“右偏”），此时线圈A与线圈B中电流的绕行方向______（填“相同”或“相反”）。

答案： 答案
(1)右偏
(2)左偏 相同
解析
(1)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，说明穿过线圈的磁通量增加时，电流计指针向右偏。合上开关后，将滑动变阻器的滑片迅速向右移动时，接入电路的电阻变小，电流增大，穿过线圈的磁通量增大，电流计指针将向右偏。
(2)将线圈A拔出时，穿过B的磁通量减小，电流表指针向左偏；根据楞次定律的推论“增反减同”可知此时两线圈中的电流流向相同。
