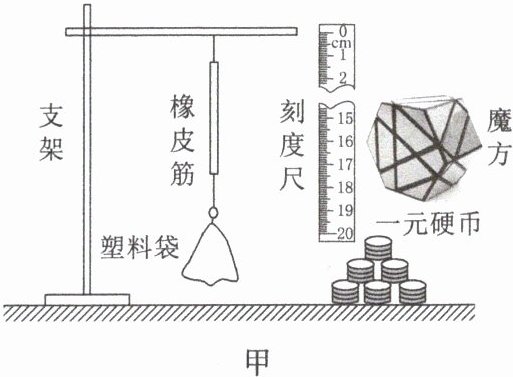

【典例5】小圆同学用橡皮筋、同种一元硬币、刻度尺、塑料袋、支架等，设计了如图甲所示的实验装置，测量魔方玩具的质量。主要实验步骤如下：

(1) 查找资料，得知每枚硬币的质量为6.05 g。
(2) 将硬币以5枚为一组逐次加入塑料袋，测量每次稳定后橡皮筋的长度$l$，记录数据如下表。

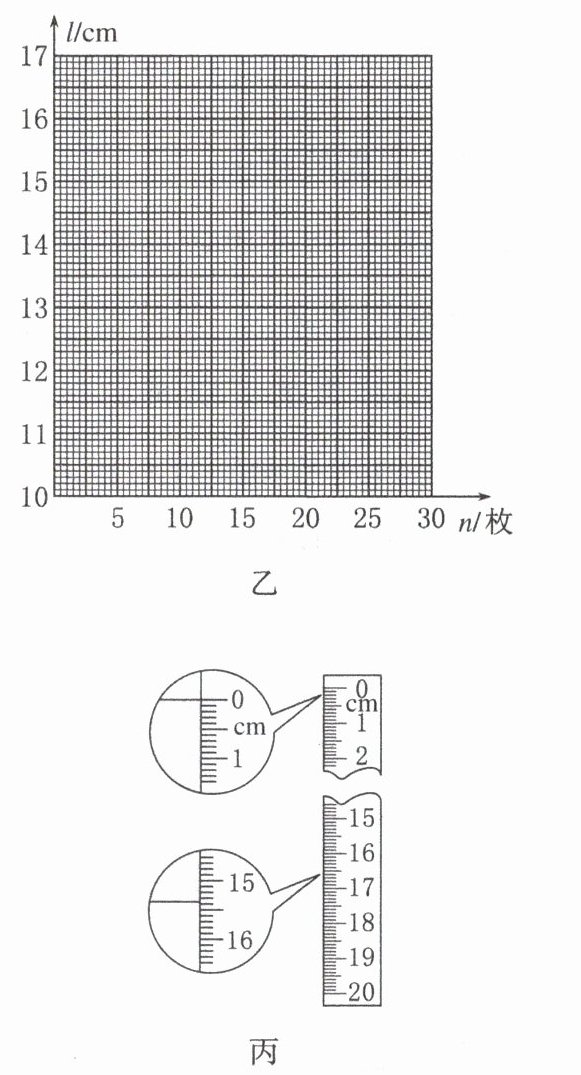

(3) 根据表中数据在图乙上描点，绘制图线。

(4) 取出全部硬币，把魔方玩具放入塑料袋中，稳定后橡皮筋长度的示数如图丙所示，此时橡皮筋的长度为______cm。
(5) 由上述数据计算得魔方玩具的质量为______g(保留3位有效数字)。

答案：

(3)见解析图　
(4)15.35
(5)127

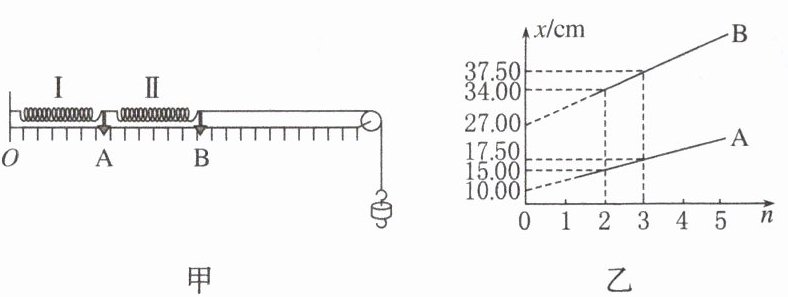

1. 在“探究弹簧弹力与形变量的关系”的实验中，某实验小组采用了如图甲所示实验装置，一标有刻度(左端为0刻度线)的长木板水平放置，其右端固定一轻滑轮；轻绳跨过滑轮，一端与固定在长木板左端的轻弹簧相连，轻弹簧由不同的弹簧I和弹簧II串联组成。另一端可悬挂钩码。将$n$(依次取$n = 1,2,3,4,5$)个钩码挂在轻绳右端，分别记录下A、B两指针指示的刻度值$x$，建立$x - n$坐标系，根据测得的$x$、$n$值描点作图，得到图线如图乙所示。已知A、B对应图线的延长线与纵轴交点坐标分别是(0，10.00)和(0，27.00)。
(1) 不挂钩码时，弹簧Ⅰ的长度是______cm，弹簧Ⅱ的长度是______cm。
(2) 弹簧Ⅰ的劲度系数______(填“大于”“小于”或“等于”)弹簧Ⅱ的劲度系数。

答案：
(1)10.00　17.00　
(2)小于
