命题点 教材基础实验

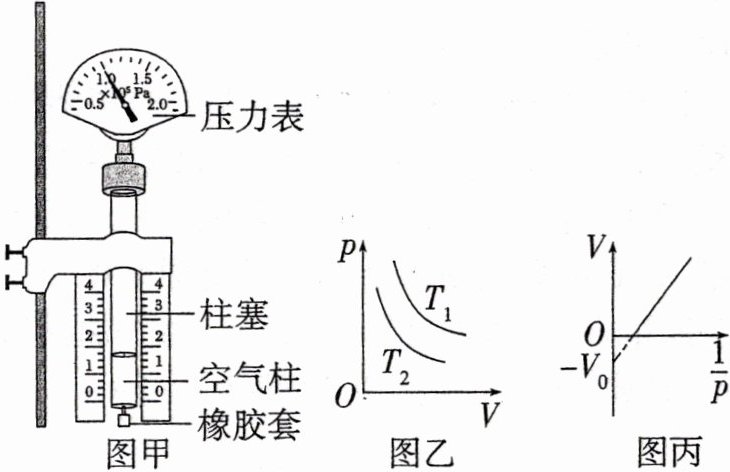

某实验小组用如图甲所示实验装置来探究一定质量的气体发生等温变化遵循的规律.

(1)关于该实验,下列说法正确的是______.
A.实验前应将注射器内的空气完全排出
B.空气柱体积变化应尽可能快些
C.空气柱的压强随体积的减小而减小
D.作出$p-\frac{1}{V}$图像可以直观反映出$p$与$V$的关系
(2)为了探究气体在不同温度时发生等温变化是否遵循相同的规律,他们进行了两次实验,得到的$p - V$图像如图乙所示,由图可知两次实验气体的温度大小关系为$T_{1}$____$T_{2}$(选填“＜”“=”或“＞”).
(3)另一小组根据实验数据作出的$V-\frac{1}{p}$图线如图丙所示,若他们的实验操作无误,图线不过原点的原因可能是________________________.

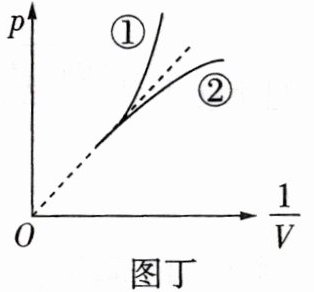

(4)小明所在的小组测得多组空气柱的压强$p$和体积$V$的数据后,以$p$为纵坐标,$\frac{1}{V}$为横坐标.在坐标系中描点作图;不断压缩空气,由测得的数据发现$p$与$V$的乘积值越来越小,则用上述方法作出的图像应为图丁中的______(选填“①”或“②”),出现该现象的原因可能是______.

答案：

(1)D（2)>（3)实验时未考虑注射器前端与橡胶套连接处的气体体积
(4)②漏气
