《2025年高考帮高中物理》

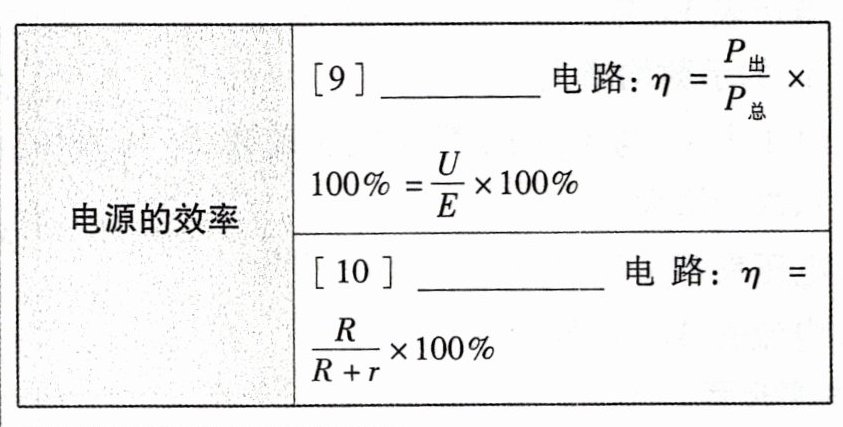

答案： [9]任意[10]纯电阻

判断在闭合电路中,下列说法的正误

(1)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱.()

(2)电动势等于电源的路端电压()

(3)外电阻越大,则路端电压越大()

(4)外电阻越大,则电源的输出功率越大()

(5)电源的输出功率越大,电源的效率越高.()

(6)电源内部发热功率越大,输出功率越小()

答案： 2.×　x　√　×　×　　x 　

如图所示,电源电动势E=3V,内电阻r=3Ω,定值电阻R=1Ω,滑动变阻器R₂的最大阻值为100

(1)闭合开关S,当R₂满足什么条件时,电阻R消耗的功率最大?请计算此种条件下R,消耗的功率.

(2)闭合开关S,当R为多少时,R,消耗的功率最大?

请计算此种情况下R。消耗的功率和电源的效率

答案： 3.
(1)R2=0　约0.56W 　
(2)R2=4Ω　约0.56W62.5% 　解析　
(1)R1为定值电阻,当R2=0时,流过R1的电流I最大,电阻R1消耗的功率最大,1=$\frac{E}{R,+r}$=0.75A PR=².R1=0.56W
(2)把电源与定值电阻R1看成一个电动势为3V,内阻r'=r+R1 的“电源”,当R=r'=4时,滑动变阻器消耗的功率最大,为PR2=$\frac{E?}{4r'}$≈0.56W 电源的效率η=$\frac{R,+R}{r+R,+R}$×100%=62.5%

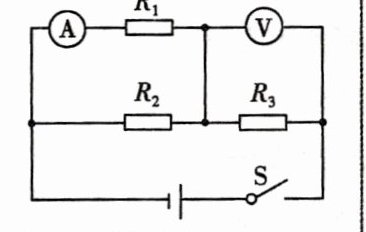

4.在如图所示的电路中,开关S闭合后,由于电阻元件发生短路或断路故障,电压表和电流表的示数都增大,电表均为理想电表,则可能的故障原因是()

A.R短路

B.R₂短路

C. R,短路

D.R,断路

答案： 4.A若R1短路，则电流表处于干路上,电压表测量R3的电压，外电路只有R一个电阻,外电路的总电阻变小,故干路电流增大,电流表示数增大,通过R3的电流增大,电压表示数增大,A正确若R2短路,同理可得电压表示数增大,而电流表被R2短路,故电流表示数减小为零,B错误.若R3短路，电压表示数将减小为零,由于外电路电阻减小,干路电流增大,R，所在支路的电流也会增大,电流表示数将增大,C错误.若R;断路，则电流表示数将减小为零，而外电路电阻因R1断路而增大,干路电流减小，通过R3的电流减小,电压表示数减小,故D错误

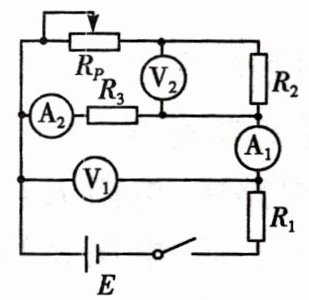

5.[多选]某同学按如图所示的电路进行实验,电压表内阻看成无限大,电流表内阻看成零,闭合开关进行实验.由于电路发生故障,发现两电压表

示数相同(但不为零),若这种情况的发生是由用电器引起的,则可能的故障原因是()

A. $R_{3}$短路 B. $R_{P}$短路 C. $R_{3}$断路 D. $R_{2}$断路

答案： 5.BDR3短路时，由于电流表内阻看成零，两电压表都被短路，示数都为零,与题不符,故A错误.RP短路时，两电压表都测量R 两端的电压,示数相同,而且都不为零，故B正确.R3断路时，电压表V2测量R2两端的电压,电压表V;测量R，和R2串联起来的两端电压,电压表V，的示数大于电压表V2的示数,故C错误.R断路时，由于电压表内阻看成无限大，电流表内阻看成零，两电压表都测量R3两端的电压,示数相同,而且都不为零，故D正确
