《2025年高考帮高中物理》

考点1 闭合电路的欧姆定律及应用
教材帮·读透教材 融会贯通
知识整合 教材读厚
1. 电源的电动势和内阻
（1）电动势
①定义：电动势在数值上等于非静电力把1 C的[1]______在电源内从[2]______移送到[3]______所做的功.
②表达式：E = [4]______. 反映了电源把其他形式的能转化成[5]______的本领大小.
（2）内阻
电源内部的电阻，叫作电源的内阻. 电动势E和内阻r是电源的两个重要参数.

答案： [1]正电荷　[2]负极　[3]正极　[4]$\frac{W}{9}$　[5]电能　

2. 闭合电路的欧姆定律
（1）
内容：闭合电路的电流跟电源的电动势成[6]______，跟内、外电路的电阻之和成[7]______.
（2）公式与推论
①适用于任何电路：$E = U_{内} + U_{外}$，$E = U_{外} + Ir$（伏安表达式）.
②适用于纯电阻电路：因$U = IR$，$I = \frac{E}{R + r}$（电流表达式），故$E = U + \frac{U}{R}r$.

答案： [6]正比 [7]反比

3. 路端电压U与外电阻R的关系

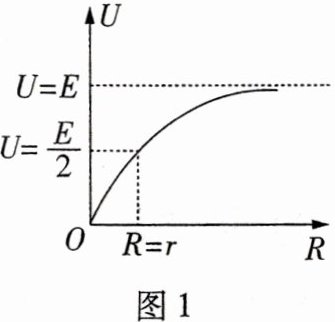

函数表达式为$U = \frac{R}{R + r}E = \frac{1}{1 + \frac{r}{R}}E$，$U - R$图像如图1所示.
（1）R增大，则U[8]______；
（2）断路时，$I = 0$，$U = E$；
（3）短路时，$I_{短} = \frac{E}{r}$，$U = 0$.

答案：  [8]增大

4. 路端电压U与电流I的关系

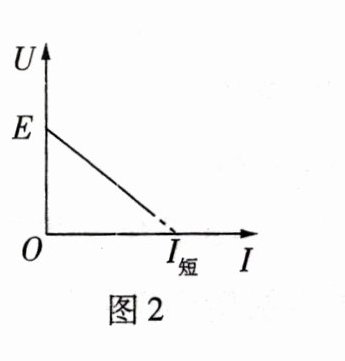

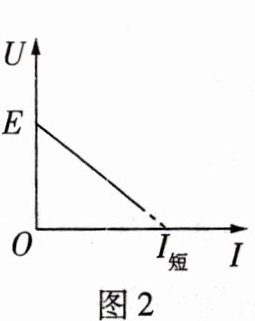

函数表达式为$U = E - Ir$，$U - I$图像如图2所示

答案：
