《2025年高考帮高中物理》

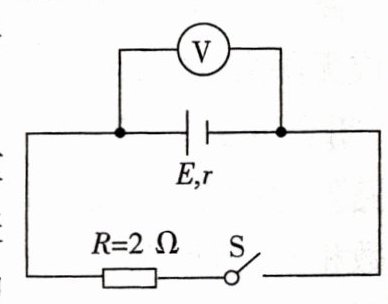

1.[江苏高考]如图所示的电路中,电阻R=2Ω.断开S后,电压表的读数为3V;闭合S后,电压表的读数为2V,则电源的内阻r为

A.1Ω

B.2

C.3Ω

D.4Ω

答案： 1.A当断开S时,电压表的读数等于电源的电动势,即E=3V;当闭合S时,有U=IR,又由闭合电路的欧姆定律可知,I=$\frac{E}{R+r}$,联立解得r=1Ω,A正确,B、C、D错误

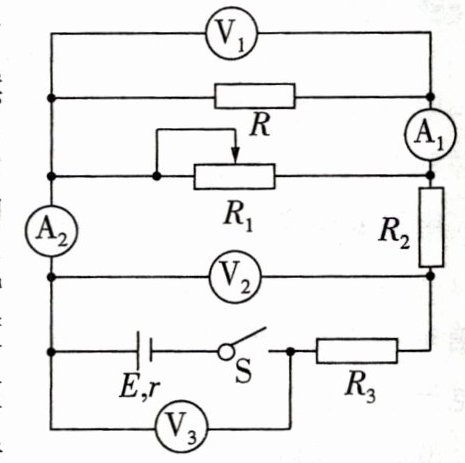

2.2.2024云南昆明一中期中/多选]催化燃烧式气体传感器可以检测一氧化碳气体的浓度,当一氧化碳气体达到一定的浓度时,一氧化碳气体在催化剂的作用下在传感器的检测片表面发生燃烧,使检测片温度上升,检测片的电阻增加.在如图所示电路中,R为催化燃烧式气体传感器的检测片,电源的电动势为E,内阻为r,电路中的电表均可视为理想电表.当环境中一氧化碳气体达到一定浓度时,下列说法正确的是()

A.电压表的示数均减小,电流表A与

A₂的示数均增大

B.电压表的示数和电流表的

示数均增大

C.电压表,的示数均增大

D.电流表的示数均减小

答案：  2.CD　由题意知，当环境中一氧化碳气体达到一定浓度时,R增大,电路中总电阻增大，则总电流I减小,内电路电压减小，根据闭合电路欧姆定律知U=E−Ir、U=E−I(r+R3)、U=E−I(r+R3+R2),则电压表V1、V2、V3的示数均增大,选项C正确,A错误;总电流I减小,即电流表A的示数减小，又电压表V;的示数增大，则通过滑动变阻器的电流增大,故通过电阻R的电流减小，则电流表A1的示数减小,选项D正确,B错误

命题拓展

情境不变，一题多设问

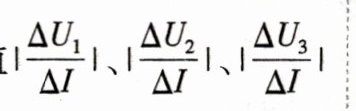

(1)试判断图中三个电压表示数变化量与通过电源的电流的变化量比值的绝对值的变化情况以及它们的大小关系.

(2)若R不变,滑动变阻器R:触头向右滑动,则各电表的示数如何变化?

答案：
(1)由U=E−Ir可知$\frac{U}{I}$I=r,同理可知$\frac{△U}{△I}$∣= r+R3、1$\frac{△U,}{△I}$1=x+R+R,所以它们均不变,其大小关系为1$\frac{△U,}{△}$|＞$\frac{△U}{I}$|＞1$\frac{U}{△I}$1.
(2)滑动变阻器R，触头向右滑动,R1减小,电路总电阻减小,则总电流I增大，内电路电压增大，根据闭合电路的欧姆定律可知U= E−Ir、U2=E−I(r+R3)、U1=E−I(r+R3+R2),则电压表V1、电压表V2、电压表V3的示数均减小;总电流1增大,即电流表A2的示数增大，又电压表V，的示数减小，故通过R的电流减小，则电流表A1的示数减小

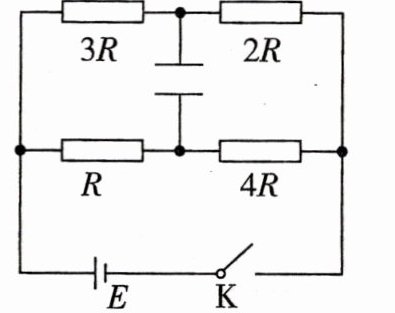

3.3.[含容电路的动态分析/2023海南]如图所示电路，已知电源电动势为E,内阻不计,电容器电容为C,闭合开关K,待电路稳定后，

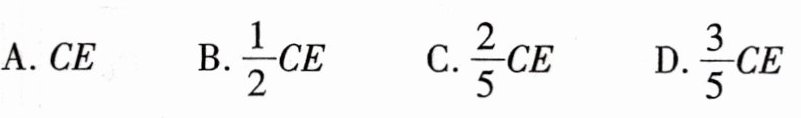

电容器上的电荷量为

答案： 3.C　由电路的串并联规律可知，电阻3R两端的电压为$\frac{3E}{5}$,电阻R两端的电压为$\frac{E}{5}$,则电容器两极板间的电势差△U=$\frac{2E}{5}$,故Q= C△U=$\frac{2CE}{5}$,C对
