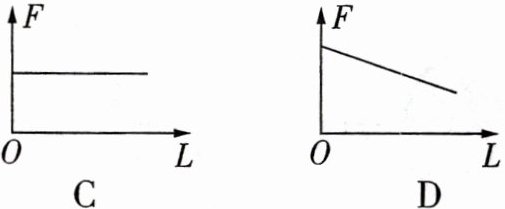

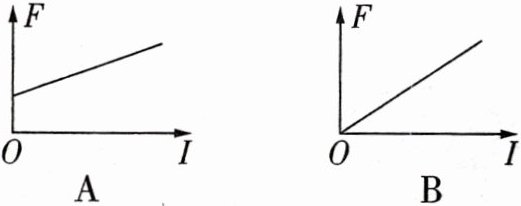

4. 利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置. 先保持导线通电部分的长度$L$不变，改变电流$I$的大小，然后保持电流$I$不变，改变导线通电部分的长度$L$，得到导线受到的力$F$分别与$I$和$L$的关系图像，则正确的是 （ ）

答案： B

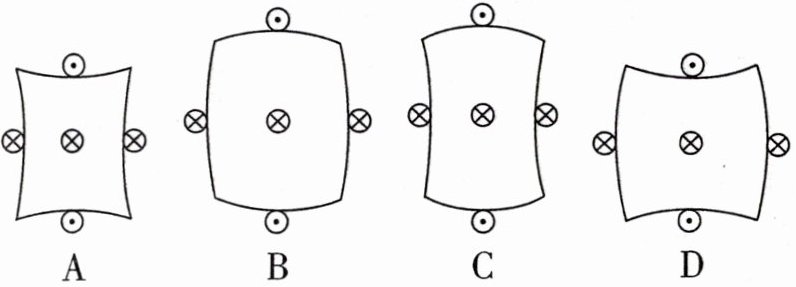

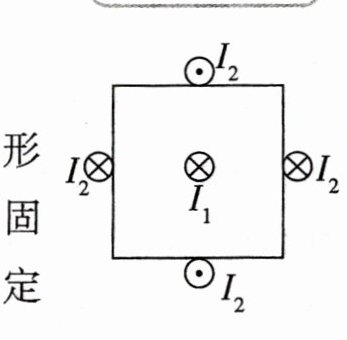

3. [2021 广东] 截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线. 若中心直导线通入电流$I_1$，四根平行直导线均通入电流$I_2$，$I_1\gg I_2$，电流方向如图所示. 下列截面图中可能正确表示通电后长管发生形变的是 （ ）

答案： C

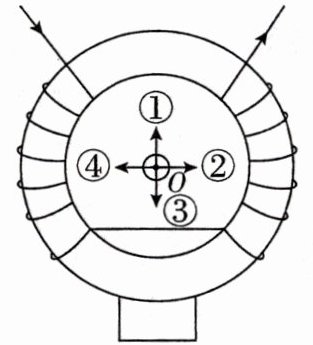

4. [2024 湖北荆州模拟] 铁环上绕有带绝缘皮的通电导线，电流方向如图所示，若在铁环中心$O$点处放置垂直纸面的电流元，电流方向向外，则电流元受到的安培力方向为 （ ）

答案： B

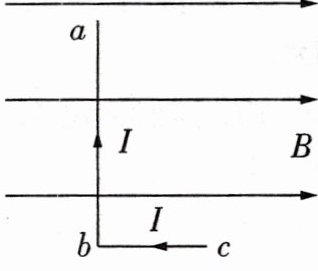

5. [2023 江苏] 如图所示，匀强磁场的磁感应强度为$B$. $L$形导线通以恒定电流$I$，放置在磁场中. 已知$ab$边长为$2l$，与磁场方向垂直，$bc$边长为$l$，与磁场方向平行. 该导线受到的安培力为 （ ）

A. 0
B. $BIl$
C. $2BIl$
D. $\sqrt{5}BIl$

答案： C
