《2025年高考帮高中物理》

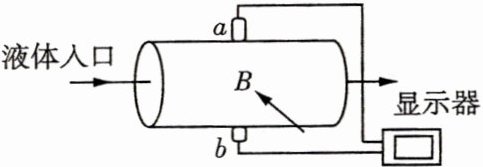

5.如图所示，电磁流量计的测量管横截面直径为 $D$，在测量管的上、下两个位置固定两金属电极 $a、b$，整个测量管处于水平向里的匀强磁场中，磁感应强度大小为 $B$. 当含有正、负离子的液体从左向右匀速流过测量管时，连在两个电极上的显示器显示的流量为 $Q$（单位时间内流过测量管某横截面的液体体积），下列说法正确的是 （ ）


A. $a$ 极电势低于 $b$ 极电势
B. 液体流过测量管的速度大小为 $\frac{Q}{\pi D^{2}}$
C. $a、b$ 两极之间的电压为 $\frac{4QB}{\pi D}$
D. 若流过的液体中离子浓度变高，显示器上的示数将变大

答案： C

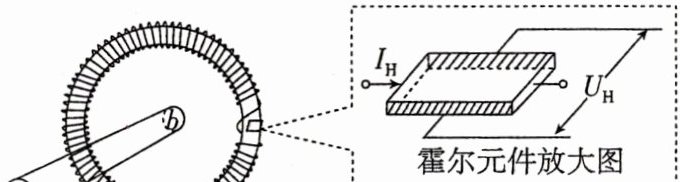

6.[2023 浙江 1 月]某兴趣小组设计的测量大电流的装置如图所示，通有电流 $I$ 的螺绕环在霍尔元件处产生的磁场 $B = k_{1}I$，通有待测电流 $I'$ 的直导线 $ab$ 垂直穿过螺绕环中心，在霍尔元件处产生的磁场 $B' = k_{2}I'$. 调节电阻 $R$，当电流表示数为 $I_{0}$ 时，元件输出霍尔电压 $U_{H}$ 为零，则待测电流 $I'$ 的方向和大小分别为 （ ）


A. $a\to b,\frac{k_{2}}{k_{1}}I_{0}$
B. $a\to b,\frac{k_{1}}{k_{2}}I_{0}$
C. $b\to a,\frac{k_{2}}{k_{1}}I_{0}$
D. $b\to a,\frac{k_{1}}{k_{2}}I_{0}$

答案： D
