《2025年高考帮高中物理》

1.[教材原型实验/2021广东]某小组研究热敏电阻阻值随温度的变化规律. 根据实验需要已选用了规格和量程合适的器材.
(1)先用多用电表预判热敏电阻阻值随温度的变化趋势. 选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“0 Ω”处. 测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而______.

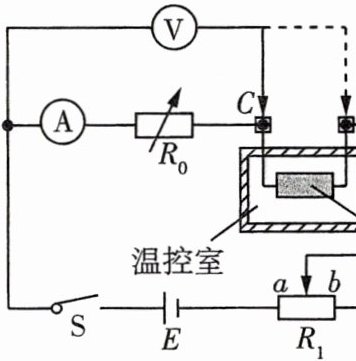

(2)再按下图连接好电路进行测量.

①闭合开关S前，将滑动变阻器$R_1$的滑片滑到______端(选填“a”或“b”).
将温控室的温度设置为T，电阻箱$R_0$调为某一阻值$R_{01}$. 闭合开关S，调节滑动变阻器$R_1$，使电压表和电流表的指针偏转到某一位置. 记录此时电压表和电流表的示数、T和$R_{01}$. 断开开关S.
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S. 反复调节$R_0$和$R_1$，使电压表和电流表的示数与上述记录的示数相同. 记录此时电阻箱的阻值$R_{02}$. 断开开关S.
②实验中记录的阻值$R_{01}$______$R_{02}$(选填“大于”“小于”或“等于”). 此时热敏电阻阻值$R_T$=______.
(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律.

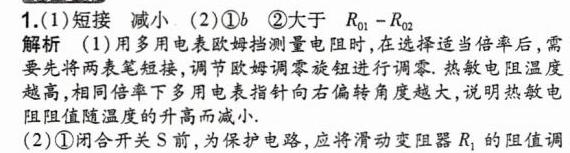

答案：
