《2025年高考帮高中物理》

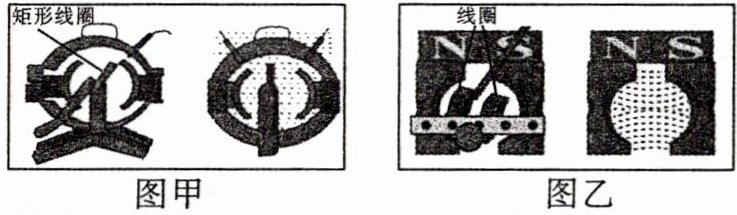

1.[2022 浙江 1 月]如图所示，甲图是一种手摇发电机及用细短铁丝显示的磁场分布情况，摇动手柄可使对称固定在转轴上的矩形线圈转动；乙图是另一种手摇发电机及磁场分布情况，皮带轮带动固定在转轴两侧的两个线圈转动. 下列说法正确的是（ ）

A. 甲图中线圈转动区域磁场可视为匀强磁场
B. 乙图中线圈转动区域磁场可视为匀强磁场
C. 甲图中线圈转动时产生的电流是正弦交流电
D. 乙图中线圈匀速转动时产生的电流是正弦交流电

答案： A

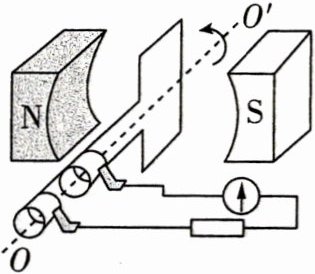

2.交流发电机的示意图如图所示，矩形线圈在匀强磁场中绕垂直于磁场的轴$OO'$匀速转动，发电机的电动势随时间的变化规律为$e = 20\sin100\pi t(\text{V})$. 下列说法正确的是（ ）

A. 此交流电的频率为 100 Hz
B. 此交流电动势的有效值为 20 V
C. 当线圈平面转到图示位置时产生的感应电动势最大
D. 当线圈平面转到与中性面垂直的位置时磁通量的变化率最大

答案： D

命题拓展

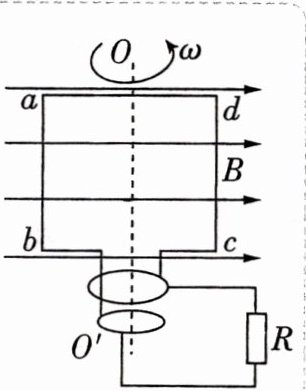

一个电阻为$r$、边长为$L$的正方形线圈$abcd$共$N$匝，线圈在磁感应强度为$B$的匀强磁场中绕垂直于磁感线的轴$OO'$，以如图所示的角速度$\omega$匀速转动，外电路电阻为$R$.

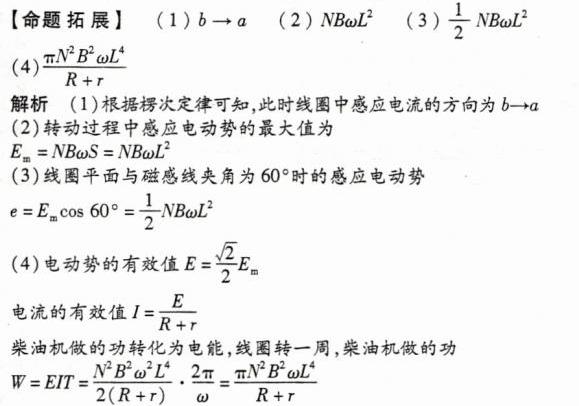

答案：
