考点 1 交变电流的产生及变化规律
教材帮·读透教材 融会贯通
知识整合 教材读厚
正弦式交变电流
产生：线圈绕[1]______于磁场方向的轴匀速转动
两个特殊位置
（1）线圈平面与中性面重合时，$S\perp B$，$\varPhi$[2]______，$\frac{\Delta\varPhi}{\Delta t}=0$，$e = 0$，$i = 0$，电流方向将[3]______
（2）线圈平面与中性面垂直时，$S// B$，$\varPhi = 0$，$\frac{\Delta\varPhi}{\Delta t}$[4]______，$e$最大，$i$最大，电流方向[5]______
电流方向的改变：一个周期内线圈中电流的方向改变[6]______次

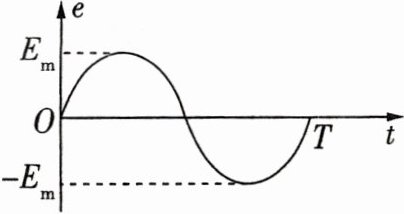

变化规律：交变电动势随时间的变化规律（中性面开始计时）$e =$[7]______.如图所示

周期和频率
（1）周期$T$：交变电流完成一次周期性变化所需要的[8]______，单位是秒（s）.表达式为$T =$[9]______
（2）频率$f$：交变电流完成周期性变化的[10]______与所用时间之比，单位是[11]______
（3）周期和频率的关系：$T=\frac{1}{f}$或$f=\frac{1}{T}$
知识活用 教材读活

答案：

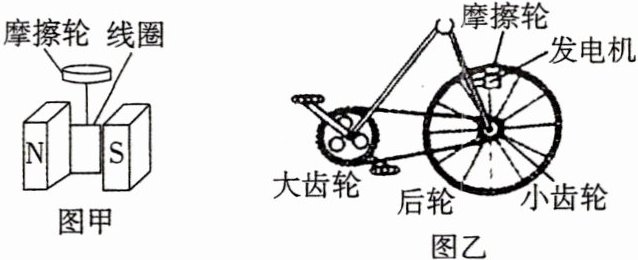

1. 有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示；图中 N、S 是一对固定的磁极，磁极间有一固定在绝缘转轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘接触的摩擦轮. 如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电. 判断下列说法的正误.

（1）自行车匀速行驶时，线圈中产生的是交流电.（ ）
（2）自行车的速度加倍，线圈中交变电流的周期加倍.（ ）
（3）小灯泡亮度与自行车的行驶速度无关.（ ）
（4）知道摩擦轮和后轮的半径，就可以知道后轮转一周的时间里电流方向变化的次数.（ ）

答案： √××√
