《2025年高考帮高中物理》

2.供电电路由电源和滑动变阻器两部分组成，其组合可以获得多组测量数据，以减小误差，根据滑动变阻器的接法可分为[3]__________接法和[4]__________接法（下表中不计电源内阻）.
| | 限流接法 | 分压接法 | 对比说明 |
| ---- | ---- | ---- | ---- |
| 电路图 | | | 串、并联关系不同 |
| 负载 R 上电压的范围 | $\frac{RE}{R + R_{0}}\leq U\leq E$ | $0\leq U\leq E$ | 分压电路电压的调节范围大 |
| 负载 R 上电流的范围 | $\frac{E}{R + R_{0}}\leq I\leq \frac{E}{R}$ | $0\leq I\leq \frac{E}{R}$ | 分压电路电流的调节范围大 |
| 闭合 S 前触头的位置 | b 端 | a 端 | 保护电路元件 |
| 对滑动变阻器阻值的要求 | $R_{0}$的大小要适中，不宜太大或太小 | 在安全前提下，$R_{0}$越小越好 | |

答案： [3]限流式　[4]分压式

3.电学实验仪器的选择
选择电学实验器材主要是选择电表、滑动变阻器、电源等器材，一般要考虑四方面因素.
(1)安全因素：通过电源、电阻和电表的电流不能超过其允许的最大电流.
(2)误差因素：选用电表量程时应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，其指针应偏转到满偏刻度的$\frac{1}{3}$以上；使用欧姆表时应选用指针尽可能在中间刻度附近的挡位.
(3)便于操作：选用滑动变阻器时应考虑对外供电电压的变化范围既能满足实验要求，又便于调节. 在调节滑动变阻器时，应使其大部分电阻能被用到.
(4)实验实际：除以上三个因素外，还应注重实验实际，如所用的电压表量程与电源的匹配问题等.

答案：

4.实物图连接的注意事项
(1)画线连接各元件，按照电路原理图，一般都是为了先从电源正极开始，顺着电流方向，依次到开关、滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来，再将要并联的元件并联到电路中去.
(2)连线时要将导线接在接线柱上，两条导线不能交叉.
(3)要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出.
(4)滑动变阻器的接法：限流接法，两根导线分别连接到上、下接线柱上（共两个接线柱）；分压接法，导线分别连接到上边一个接线柱和下边两个接线柱上（一上两下共三个接线柱）.

答案：

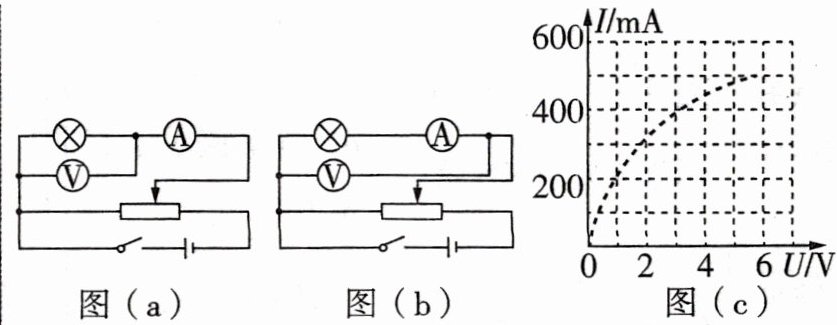

7.[电路图选择/2023 全国甲]某同学用伏安法测绘一额定电压为 6 V、额定功率为 3 W 的小灯泡的伏安特性曲线，实验所用电压表内阻约为 6 kΩ，电流表内阻约为 1.5 Ω. 实验中有图(a)和(b)两个电路图供选择.

(1)实验中得到的电流 I 和电压 U 的关系曲线如图(c)所示，该同学选择的电路图是图__________（填“a”或“b”）.
(2)若选择另一个电路图进行实验，在所给图上用实线画出实验中应得到的 I - U 关系曲线的示意图.

答案：
7.
(1)a　
(2)如图所示
