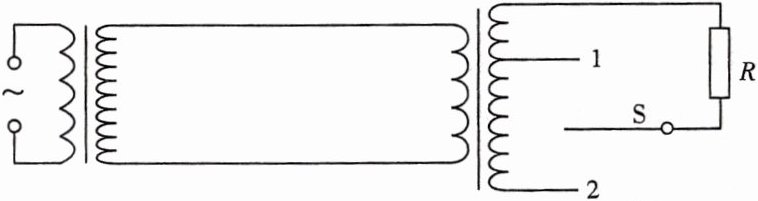

7.[2021 山东/多选]输电能耗演示电路如图所示. 左侧变压器原、副线圈匝数比为 1:3，输入电压有效值为 7.5 V 的正弦交流电. 连接两理想变压器的导线总电阻为$r$，负载$R$的阻值为 10 Ω. 开关 S 接 1 时，右侧变压器原、副线圈匝数比为 2:1，$R$上的功率为 10 W；接 2 时，匝数比为 1:2，$R$上的功率为$P$. 以下判断正确的是 （ ）

A. $r = 10$ Ω
B. $r = 5$ Ω
C. $P = 45$ W
D. $P = 22.5$ W

答案： BD

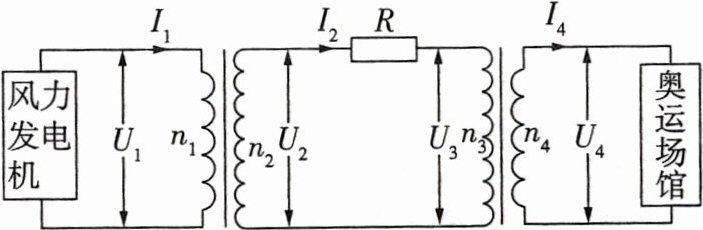

8.[2023 芜湖一中校考/多选]张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其输电简易模型如图所示. 假设风力发电机输送的功率恒定不变，升压变压器和降压变压器均为理想变压器，且图中已经标出了各部分的电流和电压，输电线的总电阻为$R$，则下列关系式正确的是 （ ）

A. $\frac{I_{1}}{I_{2}}=\frac{n_{1}}{n_{2}}$
B. $\frac{U_{3}}{U_{4}}=\frac{n_{3}}{n_{4}}$
C. 输电线上损失的功率为$\Delta P = I_{2}^{2}R$
D. 输电线上损失的功率为$\Delta P = \frac{U^{2}}{R}$

答案： BC

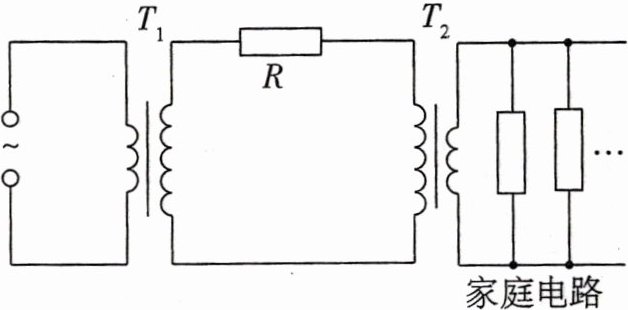

9.[2023 天津/多选]如图是输电线为用户输电的示意图，电路中升压变压器$T_{1}$和降压变压器$T_{2}$都认为是理想变压器，中间输电线上的总电阻为$R$，下列说法正确的是 （ ）

A. $T_{1}$的输出电压与$T_{2}$的输入电压相等
B. $T_{1}$的输出功率大于$T_{2}$的输入功率
C. 若用户接入的用电器增多，则$R$消耗的电功率减小
D. 若用户接入的用电器减少，则$T_{2}$的输出功率减小

答案： BD
