《2025年高考帮高中物理》

5. 画出下列图中通电导线的平面受力分析图. (假设导轨光滑)

答案：

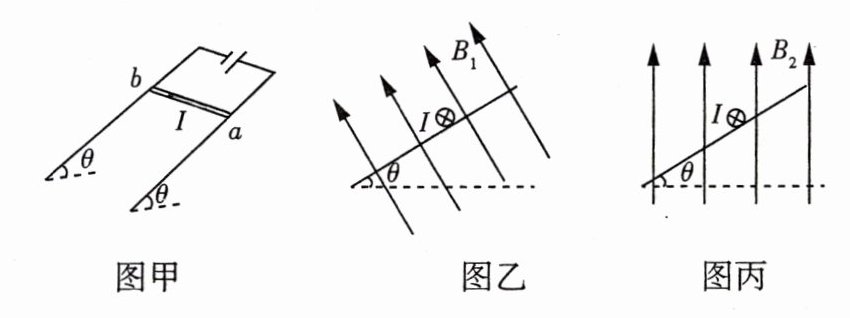

10. 如图甲所示，两光滑平行金属导轨间的距离为 $L$，金属导轨所在的平面与水平面夹角为 $\theta$，导体棒 $ab$ 与导轨垂直并接触良好，其质量为 $m$，长度为 $L$，通过的电流为 $I$，重力加速度为 $g$. 沿导体棒 $ab$ 中电流方向观察，侧视图如图乙所示，为使导体棒 $ab$ 保持静止，需加一匀强磁场，若磁场方向垂直于导轨平面向上，求磁感应强度 $B_{1}$ 的大小.

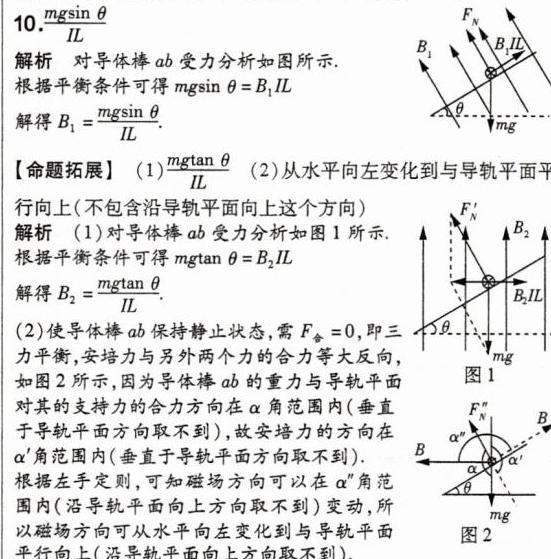

答案：

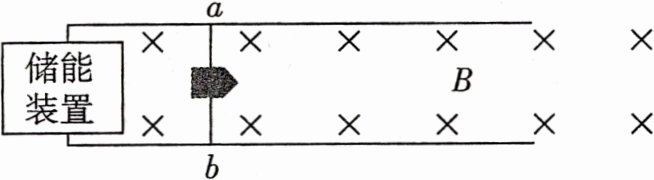

11. [多选] 电磁轨道炮工作原理可简化为如图所示 (俯视图). 两条平行的水平轨道被固定在水平面上，炮弹 (安装于导体杆 $ab$ 上) 由静止向右做匀加速直线运动，到达轨道最右端刚好达到预定发射速度 $v$，储能装置储存的能量恰好释放完毕. 已知轨道宽度为 $d$，长度为 $L$，磁场方向竖直向下，炮弹和导体杆 $ab$ 的总质量为 $m$，运动过程中导体杆始终与轨道垂直且接触良好，所受阻力为重力的 $k(k ＜ 1)$ 倍，储能装置输出的电流为 $I$，重力加速度为 $g$，不计一切电阻、忽略电路的自感. 下列说法正确的是 ( )

A. 电流方向由 $b$ 到 $a$
B. 磁感应强度的大小为 $\frac{mv^{2}+2Lkmg}{2LId}$
C. 整个过程通过导体杆 $ab$ 的电荷量为 $\frac{2IL}{v}$
D. 储能装置刚开始储存的能量为 $kmgL+\frac{1}{2}mv^{2}$

答案： BCD
