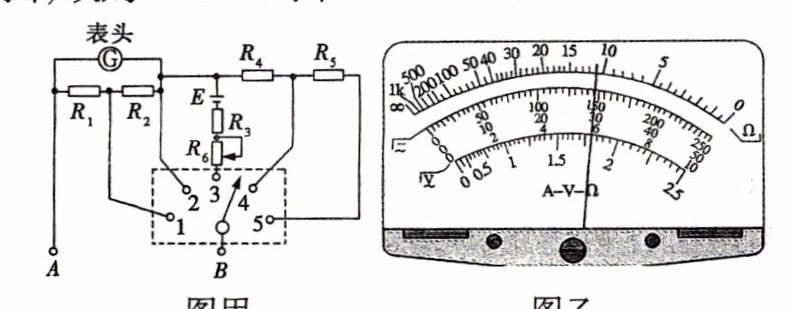

1.[多用电表的原理及读数]图甲为某同学组装完成的简易多用电表的电路图. 图中E是电池；$R_1$、$R_2$、$R_3$、$R_4$和$R_5$是固定电阻，$R_6$是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω. 虚线框内为换挡开关，A端和B端分别与两表笔相连. 该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆“×100”挡.

（1）图甲中的A端与______（选填“红”或“黑”）表笔相连接.
（2）关于$R_6$的使用，下列说法正确的是______（填正确答案标号）.
A. 在使用多用电表之前，调整$R_6$使电表的指针指在表盘左端电流为“0”的位置
B. 使用欧姆挡时，先将两表笔短接，调整$R_6$使电表指针指在表盘右端电阻为“0”的位置
C. 使用电流挡时，调整$R_6$使电表指针尽可能指在表盘右端电流最大的位置
（3）根据题给条件可得$R_1 + R_2 =$______Ω，$R_4 =$______Ω.
（4）某次测量时该多用电表的指针位置如图乙所示. 若此时B端是与“1”相连的，则多用电表的读数为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为______.（结果均保留3位有效数字）

答案：

1.1)黑
(2)B
(3)160 880
(4)1.47 mA(1.46~1.49 mA均可）1.10x10²02.94 V(2.92-2.98 V均可)
