2.[压敏电阻]材料的电阻随压力的变化而变化的现象称为“压阻效应”，利用这种效应可以测量压力大小. 若图甲为某压敏电阻在室温下的电阻 - 压力特性曲线，其中$R_F$、$R_0$分别表示有、无压力时压敏电阻的阻值. 为了测量压力F，需先测量压敏电阻处于压力中的阻值$R_F$. 请按要求完成下列实验.

(1)设计一个可以测量处于压力中的该压敏电阻阻值的电路，在图乙的虚线框中画出实验电路图(压敏电阻及所给压力已给出，待测压力大小约为$0.4×10^2 ～ 0.8×10^2$ N，不考虑压力对电路其他部分的影响)，要求误差较小，提供的器材如下：
A. 压敏电阻，无压力时阻值$R_0 = 6000$ Ω
B. 滑动变阻器R，最大阻值为200 Ω
C. 电流表A，量程2.5 mA，内阻约30 Ω
D. 电压表V，量程3 V，内阻约3 kΩ
E. 直流电源E，电动势3 V，内阻很小
F. 开关S，导线若干
(2)正确接线后，将压敏电阻置于待测压力下，通过压敏电阻的电流是1.33 mA，电压表的示数如图丙所示，则电压表的读数为______V.

(3)此时压敏电阻的阻值为______Ω；结合图甲可知待测压力的大小F = ______N. (计算结果均保留两位有效数字)

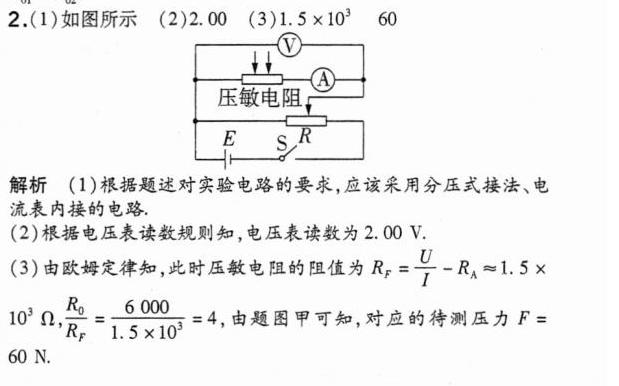

答案：
