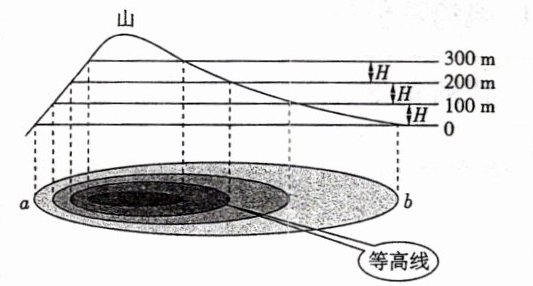

2 如图所示是等高线图.思考：类比到电场中，我们用类似的方法表示电场中电势相等的各点在一个等势面上.分析下列关于等势面的说法.

（1）电荷在等势面上移动时不受静电力作用，所以静电力不做功. （ ）
（2）等势面上各点的场强相等. （ ）
（3）匀强电场中的等势面是相互平行且垂直于电场线的一簇平面. （ ）
（4）等势面上，不仅各点电势相同，电场强度也一定相同. （ ）
（5）若图中数字的单位是 V，a 侧的电势比 b 侧的电势降落得快. （ ）
（6）a 侧的电场强度大于 b 侧的电场强度. （ ）

答案： .×　×　√　×　√√

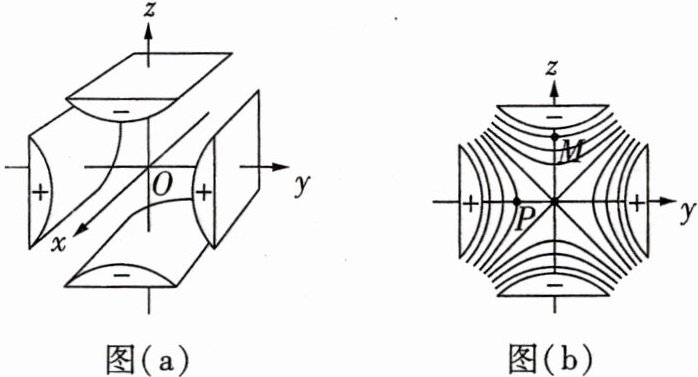

4.[2023 辽宁/多选]图（a）为金属四极杆带电粒子质量分析器的局部结构示意图，图（b）为四极杆内垂直于 x 轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则 （ ）


A. P 点电势比 M 点的低
B. P 点电场强度大小比 M 点的大
C. M 点电场强度方向沿 z 轴正方向
D. 沿 x 轴运动的带电粒子，电势能不变

答案： 4.CD　由题图(b)可知M点靠近带负电的极杆,P点靠近带正电的极杆，又电势沿场强方向降低，则P点的电势比M点的电势高， A错误;等势面的疏密程度反映场强的大小,由题图(b)可知M点的等势面密，则M点的电场强度大,B错误;由对称性可知两带正电的极杆在M点产生的电场方向沿:轴正方向,两带负电的极杆在M点产生的电场方向也沿x轴正方向,则由电场强度的叠加可知M点的电场强度方向沿:轴的正方向,C正确;由对称性可知x 轴上的电场强度为零,则带电粒子沿x轴运动时始终不受电场力的作用，所以电场力不做功，电势能保持不变，D正确

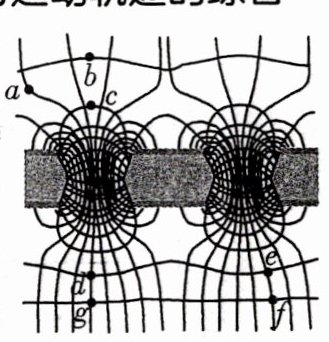

5.[电场线 + 等势线 + 运动轨迹/2022 浙江 1 月]某种气体—电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜构成，其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示.下列说法正确的是 （ ）

A.a点所在的线是等势线

B.b点的电场强度比e点的大

C.b、c两点间的电势差的值比a、c两点间的大

D.将电荷沿图中的线从d→→e一→f→g 移动时电场

力做功为零

答案： 5.C　根据题意，平行金属薄膜中间夹着绝缘介质，所以电场线是竖着的，等势线与电场线互相垂直，是横着的，所以α点所在的线是电场线,A错误;b点处的电场线比c点处稀疏,则E＜E,B错误;根据电场线与等势线垂直可知，过a点的等势线比过b点的等势线靠下,因此b、c两点间的电势差的值比a、c两点间的大，C正确;电场力做功与路径无关，取决于电势差，图中d、g并不在同一条等势线上，因此电场力做功不为零，D错误
