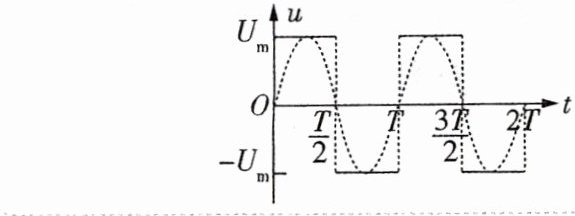

6.[2021 浙江 6 月]如图所示，虚线是正弦交流电的图像，实线是另一交流电的图像，它们的周期$T$和最大值$U_{m}$相同，则实线所对应的交流电的有效值$U$满足 （ ）


A. $U = \frac{U_{m}}{2}$
B. $U = \frac{\sqrt{2}U_{m}}{2}$
C. $U = \frac{\sqrt{3}U_{m}}{2}$
D. $U = U_{m}$

答案： D

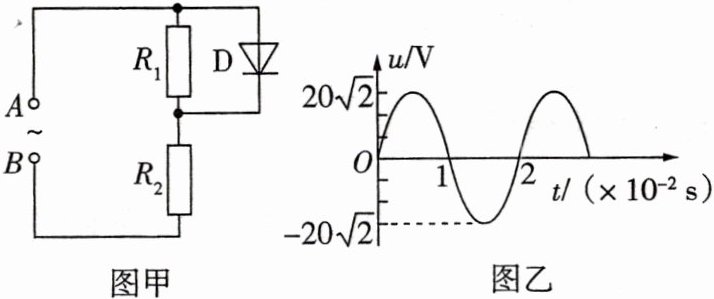

7.如图甲所示电路中，已知电阻$R_{1}=R_{2}=R$，和$R_{1}$并联的$D$是理想二极管（正向电阻可视为零，反向电阻为无穷大），在$A、B$之间加一个如图乙所示的交变电压（电压为正值时，$U_{AB}＞0$）. 由此可知 （ ）


A. 在$A、B$之间所加的交变电压的周期为$2 s$
B. 在$A、B$之间所加的交变电压的瞬时值表达式为$u = 20\sqrt{2}\sin(50\pi t)V$
C. 加在$R_{1}$上电压的有效值为$10 V$
D. 加在$R_{2}$上电压的有效值为$5\sqrt{10} V$

答案： D

命题拓展
命题条件改变，设问不变

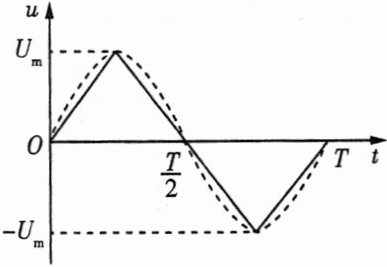

如图所示，虚线是正弦式交变电流的$u - t$图像，实线是方波交变电流的$u - t$图像，它们的周期$T$和最大值$U_{m}$均相同，则方波交变电流的电压有效值$U$满足 （ ）

答案： D
