《2025年高考帮高中物理》

[2023 海南/多选]如图是工厂利用$u = 220\sqrt{2}\sin 100\pi t\text{ V}$的交流电给 36 V 照明灯供电的电路，理想变压器原线圈匝数为 1 100，下列说法正确的是 （ ）

A. 电源电压有效值为$220\sqrt{2}\text{ V}$
B. 交变电流的周期为 0.02 s
C. 副线圈匝数为 180
D. 副线圈匝数为 240

答案： BC

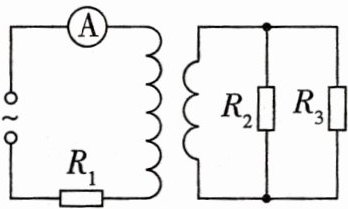

[2023 江西高三模拟]如图所示，理想变压器的原线圈接在有效值为 100 V 的正弦交流电源上，原、副线圈匝数比为 2:1，定值电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值分别为 10 $\Omega$、20 $\Omega$、20 $\Omega$，电流表为理想交流电流表. 下列说法正确的是 （ ）

A. $R_{1}$的电功率为 40 W
B. 电流表示数为 1 A
C. 副线圈两端电压为 20 V

答案： A

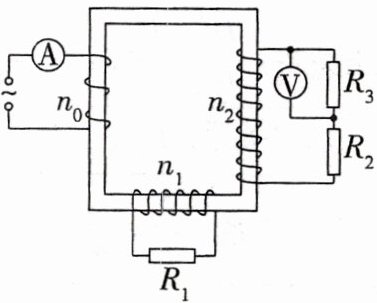

3.如图所示，理想变压器的原、副线圈匝数分别为$n_{0}=100$、$n_{1}=200$和$n_{2}=300$，两个副线圈分别接有电阻$R_{1}=5\ \Omega$、$R_{2}=10\ \Omega$和$R_{3}=5\ \Omega$. 当原线圈中接入正弦交流电源时，理想电压表的示数为$U = 5\text{ V}$. 不计线圈电阻，理想电流表的读数为 （ ）

A. 3 A
B. 7 A
C. $3\sqrt{2}\text{ A}$
D. $\frac{7\sqrt{2}}{2}\text{ A}$

答案： B

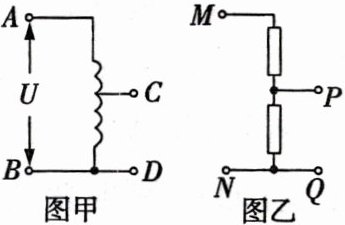

4.如图甲、乙所示的电路中，当$A$、$B$接 10 V 交流电时，$C$、$D$间电压为 4 V；当$M$、$N$接 10 V 直流电压时，$P$、$Q$间电压也为 4 V. 现把$C$、$D$接 4 V 交流电压，$P$、$Q$接 4 V 直流电压，则$A$、$B$间和$M$、$N$间的电压分别是 （ ）

A. 10 V 10 V
B. 10 V 4 V
C. 4 V 10 V
D. 10 V 0

答案： B

③某同学设计了一个充电装置,如图所示,假设永磁铁的往复运动在螺线管中产生近似正弦式交流电,周期为$0.2\ s$,电压最大值为$0.05\ V$,理想变压器原线圈接螺线管,副线圈接充电电路,原、副线圈匝数比为$1:60$,则交流电的频率为______Hz,副线圈两端电压最大值为________V,变压器输入电压与永磁铁磁场强弱________(填“有关”或“无关”),充电电路的输入功率______(填“大于”“小于”或“等于”)变压器的输入功率.

答案： 3.5 3 有关 等于
