《2025年高考帮高中物理》

1.[读数 + 实物图连线 + 作图计算/2023 浙江 6 月]在“测量干电池的电动势和内阻”实验中

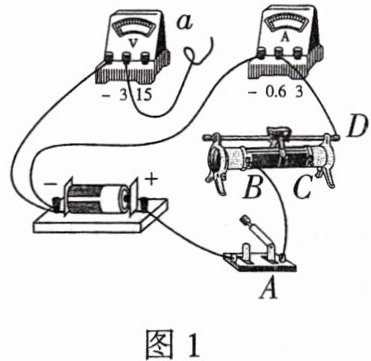

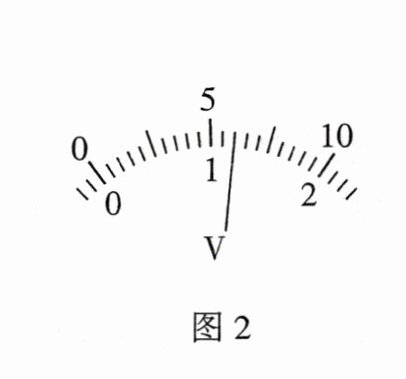

(1)部分连线如图 1 所示,导线 $a$ 端应连接到______(选填“$A$”“$B$”“$C$”或“$D$”) 接线柱上. 正确连接后,某次测量中电压表指针位置如图 2 所示,其示数为______V.

(2)测得的 7 组数据已标在如图 3 所示 $U - I$ 坐标系上,用作图法求干电池的电动势 $E =$______V 和内阻 $r =$______$\Omega$. (计算结果均保留 2 位小数)

答案：
(1) ① 0.40
(2) 1.50(1.48～1.52 均可) 1.04(1.00～1.08 均可)

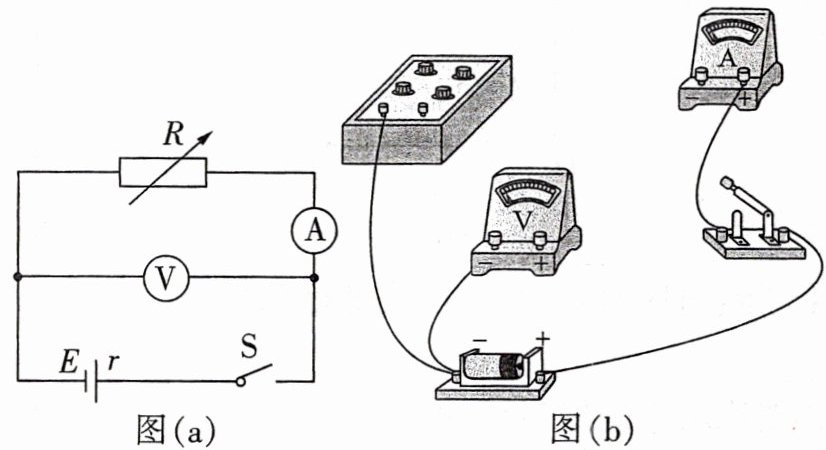

2.[数据处理 + 实物图连线 + 误差分析/2023 湖北]某实验小组为测量干电池的电动势和内阻,设计了如图(a)所示电路,所用器材如下:
电压表(量程 $0～3$ V,内阻很大);
电流表(量程 $0～0.6$ A);
电阻箱(阻值 $0～999.9$ $\Omega$);
干电池一节、开关一个和导线若干.
(1)根据图(a),完成图(b)中的实物图连线.

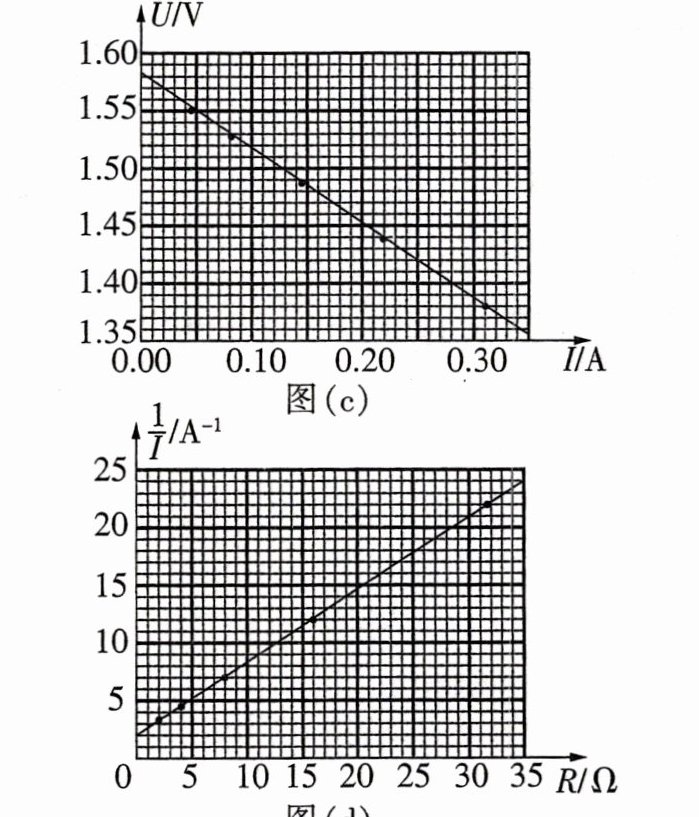

(2)调节电阻箱到最大阻值,闭合开关. 逐次改变电阻箱的电阻,记录其阻值 $R$、相应的电流表示数 $I$ 和电压表示数 $U$. 根据记录数据作出的 $U - I$ 图像如图(c)所示,则干电池的电动势为______V(保留 3 位有效数字)、内阻为______$\Omega$ (保留 2 位有效数字).


(3)该小组根据记录数据进一步探究,作出 $\frac{1}{I}-R$ 图像如图(d)所示. 利用图(d)中图像的纵轴截距,结合(2)问得到的电动势与内阻,还可以求出电流表内阻为______$\Omega$ (保留 2 位有效数字).
(4)由于电压表内阻不是无穷大,本实验干电池内阻的测量值__________(填“偏大”或“偏小”).

答案：
(1)$\frac{k}{b}$ $\frac{1}{b}$
(2) 2.8 1.0
(3) 小于 小于
