《2025年高考帮高中物理》

2.[多用电表的使用及读数/2023北京海淀区模拟]同学们用多用电表来进行如下实验：

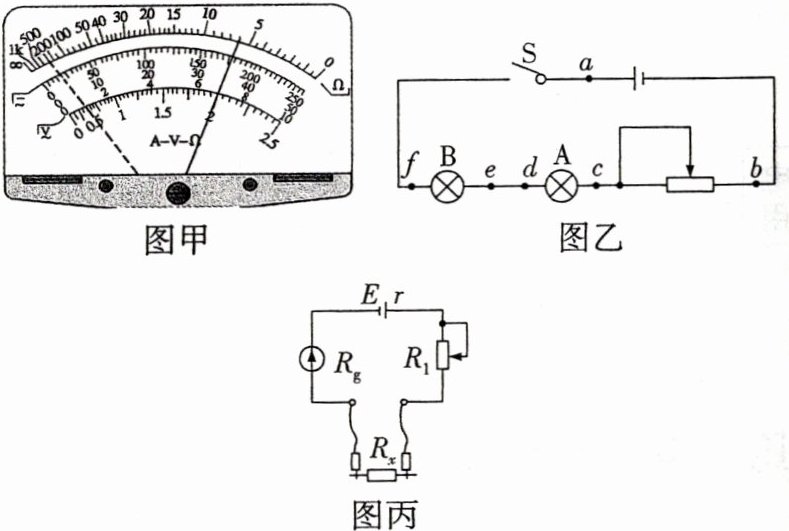

（1）图甲所示为一正在进行测量的多用电表表盘，指针如实线所示. 如果用电阻“×100”挡测量，则读数为______Ω；如果用直流10 V挡测量，则读数为______V.
（2）甲同学利用多用电表测量电阻. 他用电阻“×100”挡测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为______（填写选项前的字母）.
A. 将选择开关旋转到电阻“×1 k”挡的位置
B. 将选择开关旋转到电阻“×10”挡的位置
C. 将两表笔分别与被测电阻的两根引线相接完成测量
D. 将两表笔短接，调节欧姆调零旋钮使指针指向电阻零刻度线处
（3）乙同学用已调好的多用电表电阻“×100”挡来探测一只完好的二极管的正、负极. 当两表笔分别接二极管的正、负极时，发现表针指在如图甲中的虚线位置，此时红表笔接触的是二极管的______（选填“正”或“负”）极.
（4）丙同学按图乙所示电路图连接元件，已知电源电动势约为1.5 V，闭合开关S后，发现A、B灯都不亮. 该同学在断开开关S的情况下，先用多用电表的电阻挡检查电路故障，检查结果如表所示；之后该同学将开关闭合，又用多用电表的电压挡去检测电路故障，对于接不同位置时电压表的示数，下列结果可能正确的是______.
|测试点|$b、f$|$b、e$|$b、d$|$d、e$|
| ---- | ---- | ---- | ---- | ---- |
|多用电表电阻挡示数|无穷大|无穷大|500 Ω|无穷大|
A. $U_{bf}=1.0$ V
B. $U_{be}=1.4$ V
C. $U_{bd}=1.0$ V
D. $U_{de}=0$
（5）丙同学注意到多用电表电阻的刻度线是不均匀的，而直流电流、直流电压的刻度线是均匀的. 他在课本上查阅到多用电表电阻挡的电路示意图，如图丙所示. 请根据电阻挡的电路示意图，结合所学知识分析电阻的刻度线不均匀的原因：______.

答案：

2.
(1)600 7.0_
(2)ADC
(3)正_
(4)B_
(5)见解析

解析（1)由题图甲中的指针位置可知,如果用电阻“x100”档测

量，则读数为6x100Ω=6000:如果用“直流10 V”档测量、分度

值为0.2 Y.因此电压表读数为7.0V.

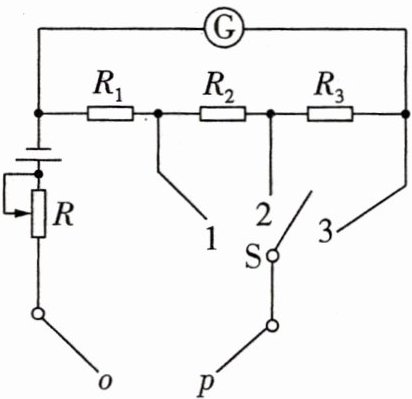

3.[自制欧姆表/2024河北邯郸模拟]小西同学自制了一个三挡位（“×1”“×10”“×100”）的欧姆表，其原理图如图所示，R为欧姆调零电阻，$R_1$、$R_2$、$R_3$为定值电阻，且$R_1 + R_2 + R_3 = 100$ Ω，电流计G的内阻为$R_g = 100$ Ω，满偏电流$I_g = 500$ μA，电源电动势$E = 1.5$ V，内阻$r = 5$ Ω，用此欧姆表测量一待测电阻的阻值，回答下列问题：

（1）将选择开关S与1接通，此时欧姆表的挡位为______（选填“×1”“×10”或“×100”）.
（2）将选择开关S与3接通时，两表笔$o、p$短接，进行欧姆调零后，R接入电路的有效电阻为______Ω.
（3）选择“×10”挡位并欧姆调零后，在红、黑表笔间接入待测电阻$R_x$，稳定后电流计G的指针偏转到满偏刻度的$\frac{1}{3}$，则$R_x =$______Ω.
（4）$R_1 =$______Ω，$R_2 =$______Ω，$R_3 =$______Ω.

答案：

.
(1) ×1
(2)1 445
(3)300
(4)1 9 90

解析 （1)电流计G并联的电阻越大，电路中的电流越小,改装后

的欧姆表量程越大，将选择开关S与1接通，电流计G并联的电

阻最小，改装后的欧姆表量程最小，此时欧好表的挡位为“x1”。

(2)根据闭合电路的欧姆定律有E=R.I. +27,(R+r),可得接入

电路的有效电阻为R=1445 01.
