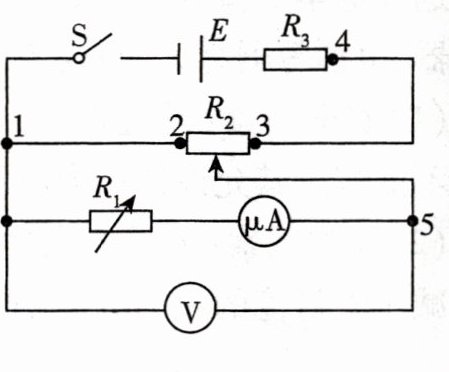

5. [改装成电压表/2021 辽宁]某同学将一量程为 250 μA 的微安表改装成量程为 1. 5 V 的电压表. 先将电阻箱 $R_{1}$ 与该微安表串联进行改装,然后选用合适的电源 $E$、滑动变阻器 $R_{2}$、定值电阻 $R_{3}$、开关 S 和标准电压表对改装后的电表进行检测,设计电路如图所示.
(1)微安表铭牌标示内阻为 0. 8 kΩ,据此计算 $R_{1}$ 的阻值应为______kΩ. 按照电路图连接电路,并将 $R_{1}$ 调为该阻值.

(2)开关闭合前,$R_{2}$ 的滑片应移动到_____端.
(3)开关闭合后,调节 $R_{2}$ 的滑片位置,微安表有示数,但变化不显著,故障原因可能是_____.(填选项前的字母)
A. 1、2 间断路 B. 3、4 间断路 C. 3、5 间短路
(4)排除故障后,调节 $R_{2}$ 的滑片位置,当标准电压表的示数为 0. 60 V 时,微安表的示数为 98 μA,此时需要______(选填“增大”或“减小”)$R_{1}$ 的阻值,以使改装电表的量程达到预期值.

答案： 5.
(1)5.2　
(2)左或2　
(3)A　
(4)减小

6. [改装成电流表/2023 广东珠海实验中学校考]如图所示,电流表 $\mathrm{A}_{1}(0 ～ 3\ \mathrm{A})$ 和 $\mathrm{A}_{2}(0 ～ 0.6\ \mathrm{A})$ 由两个相同的电流计改装而成,现将这两个电流表并联后接入电路中. 闭合开关 S,调节滑动变阻器,下列说法正确的是 ( )
A. $\mathrm{A}_{1}$、$\mathrm{A}_{2}$ 的读数之比为 1 : 1
B. $\mathrm{A}_{1}$、$\mathrm{A}_{2}$ 的读数之比为 1 : 5
C. $\mathrm{A}_{1}$、$\mathrm{A}_{2}$ 的指针偏转角度之比为 1 : 5
D. $\mathrm{A}_{1}$、$\mathrm{A}_{2}$ 的指针偏转角度之比为 1 : 1

答案： 6.D

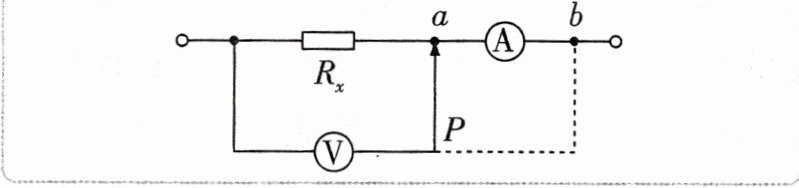

1.测量电路常用的方法是电压表和电流表结合的[1]__________和[2]__________，还有只用一个电表的替代法、半偏法、电桥法等.
| | 内接法 | 外接法 |
| ---- | ---- | ---- |
| 电路图 | | |
| 误差原因 | 电流表分压，$U_{测}=U_{x}+U_{A}$ | 电压表分流，$I_{测}=I_{x}+I_{V}$ |
| 电阻测量值 | $R_{测}=\frac{U_{测}}{I_{测}}=R_{x}+R_{A}＞R_{x}$，测量值大于真实值 | $R_{测}=\frac{U_{测}}{I_{测}}=\frac{R_{x}R_{V}}{R_{x}+R_{V}}＜R_{x}$，测量值小于真实值 |
| 修正方法 | $R_{真}=\frac{U - IR_{A}}{I}=\frac{U}{I}-R_{A}$ | $R_{真}=\frac{U}{I - \frac{U}{R_{V}}}$ |
续表
| | 内接法 | 外接法 |
| ---- | ---- | ---- |
| 备注 | 表格中的实验的条件：电流表 A 和电压表 V 均是实际电表，且知道$R_{x}$、$R_{A}$和$R_{V}$的近似值 | |

答案：  [1]内接法[2]外接法
