《2025年创新设计高考总复习物理人教版》

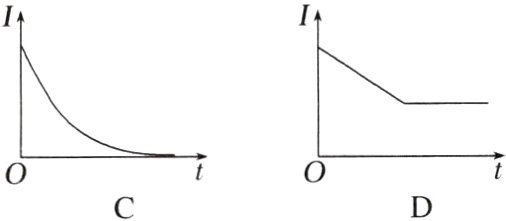

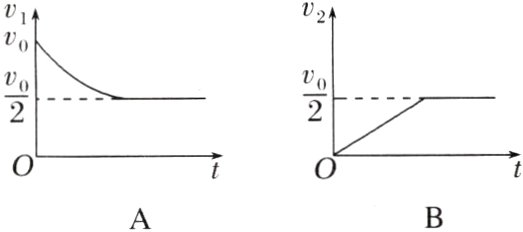

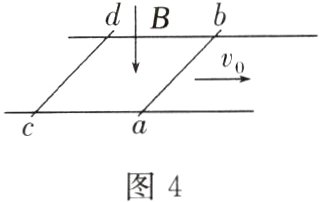

2.(多选)如图4所示，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒$ab$、$cd$静止在导轨上。$t = 0$时，棒$ab$以初速度$v_{0}$向右滑动。运动过程中，$ab$、$cd$始终与导轨垂直并接触良好，两者速度分别用$v_{1}$、$v_{2}$表示，回路中的电流用$I$表示。下列图像中可能正确的是（ ）

答案：
跟踪训练
2. AC [导体棒ab运动，切割磁感线，产生感应电流(逆时针)，导体棒ab受到安培力F作用，速度减小，导体棒cd受安培力F'作用，速度增大，最终两棒速度相等，如图所示。由E = Blv知，回路中感应电动势E感 = Bl(v₁ - v₂) = Bl$\Delta$v，$\Delta$v逐渐减小，则感应电流非均匀变化。当两棒的速度相等时，回路上感应电流消失，两棒在导轨上以共同速度做匀速运动。由动量守恒定律得mv₀ = 2mv共，v共 = $\frac{v₀}{2}$，A、C正确，D错误；导体棒cd受变力作用，加速度逐渐减小，其v - t图像应该是曲线，B错误。]
