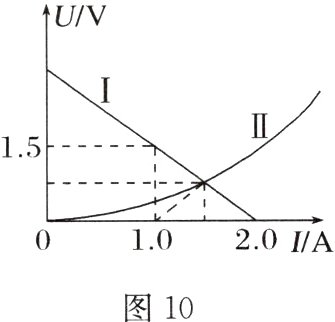

例6 在如图10所示的U - I图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，曲线Ⅱ为某一小灯泡L的伏安特性曲线，曲线Ⅱ与直线Ⅰ的交点坐标为(1.5,0.75)，该点的切线与横轴的交点坐标为(1.0,0)，用该电源直接与小灯泡L连接成闭合电路，由图像可知（ ）

A. 电源电动势为2.0 V
B. 电源内阻为0.5 $\Omega$
C. 小灯泡L接入电源时的电阻为1.5 $\Omega$
D. 小灯泡L实际消耗的电功率为1.125 W

答案： D [由闭合电路欧姆定律有$U = E - Ir$，代入题中数据有$0.75 = E - 1.5r$，$0 = E - 2.0r$，解得$E = 3.0V$，$r = 1.5\Omega$，故A、B错误；当用该电源直接与小灯泡L连接成闭合电路时，灯泡L两端的电压为0.75V，流过灯泡的电流为1.5A，由欧姆定律可得，小灯泡L接入电源时的电阻为$R_{L}=\frac{U}{I}=0.5\Omega$，小灯泡L实际消耗的电功率为$P = UI = 1.125W$，故C错误，D正确。]
