《2025年创新设计高考总复习物理人教版》

例1（2023·湖北卷，3）在正点电荷$Q$产生的电场中有$M$、$N$两点，其电势分别为$\varphi_{M}$、$\varphi_{N}$，电场强度大小分别为$E_{M}$、$E_{N}$。下列说法正确的是（ ）
A. 若$\varphi_{M}＞\varphi_{N}$，则$M$点到电荷$Q$的距离比$N$点的远
B. 若$E_{M}＜E_{N}$，则$M$点到电荷$Q$的距离比$N$点的近
C. 若把带负电的试探电荷从$M$点移到$N$点，电场力做正功，则$\varphi_{M}＜\varphi_{N}$
D. 若把带正电的试探电荷从$M$点移到$N$点，电场力做负功，则$E_{M}＞E_{N}$

答案： 例1 C [若$\varphi_{M}＞\varphi_{N}$，根据沿着电场线的方向电势降低及正点电荷产生的电场特点可知，M点到电荷Q的距离比N点的近，故A错误；若$E_{M}＜E_{N}$，M点到电荷Q的距离比N点的远，故B错误；若把带负电的试探电荷从M点移到N点，电场力做正功，则从M点到N点电势逐渐升高，故有$\varphi_{M}＜\varphi_{N}$，故C正确；若把带正电的试探电荷从M点移到N点，电场力做负功，根据正点电荷产生的电场特点可知$E_{M}＜E_{N}$，故D错误。]

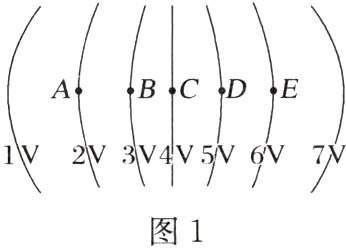

例2（多选）（2023·江西模拟预测）如图1，实线为某电子显微镜中静电场中的等势面，$A$、$B$、$C$、$D$、$E$为电场中的5个点，下列说法正确的是（ ）

A. $C$点电场强度垂直于该点所在的等势面，方向向右
B. $A$、$B$、$C$、$D$、$E$五个点中，$C$点的电场强度大小最大
C. 一正电荷从$A$点移到$E$点，电势能增大
D. 一电子从$E$点移到$A$点，静电力做正功

答案： 例2 BC [C点电场强度垂直于该点所在的等势面，方向向左，故A错误；等差等势面的疏密程度表示电场强度的大小，所以A、B、C、D、E五个点中，C点的电场强度大小最大，故B正确；正电荷在电势高处电势能大，故C正确；电子从E点移到A点，静电力做负功，故D错误。]

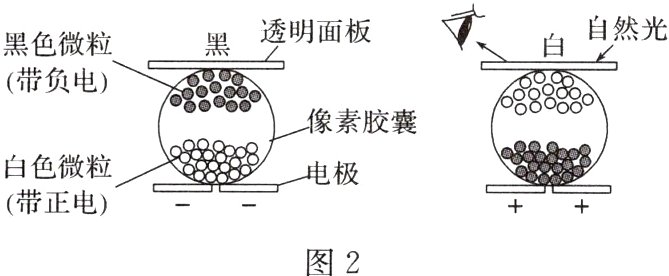

1.（多选）（2023·广东卷，9）电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒的分布，使之在自然光的照射下呈现出不同颜色。透明面板下有一层胶囊，其中每个胶囊都是一个像素。如图2所示，胶囊中有带正电的白色微粒和带负电的黑色微粒，当胶囊下方的电极极性由负变正时，微粒在胶囊内迁移（每个微粒电量保持不变），像素由黑色变成白色，下列说法正确的有（ ）

A. 像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B. 像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C. 像素由黑变白的过程中，电场力对白色微粒做正功
D. 像素由白变黑的过程中，电场力对黑色微粒做负功

答案： 跟踪训练
1. AC [像素呈黑色时，胶囊下方的电极带负电，像素胶囊里电场线方向向下，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故A正确；像素呈白色时，胶囊下方的电极带正电，像素胶囊里电场线方向向上，黑色微粒向下迁移，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故B错误；像素由黑变白的过程中，白色微粒受到的电场力方向向上，位移方向向上，电场力对白色微粒做正功，故C正确；像素由白变黑的过程中，黑色微粒受到的电场力方向向上，位移方向向上，电场力对黑色微粒做正功，故D错误。]
