4. 某同学要测量一新材料制成的均匀圆柱体的电阻（圆柱体的电阻约为6 Ω）：
为精确测量其电阻，并且待测电阻的电压从零开始可以连续调节，除待测圆柱体外，实验室还备有的实验器材如下，为了测多组实验数据。
（1）则电压表应选______；电流表应选______；滑动变阻器应选______（填写器材前对应的序号字母）。
A.电压表$V_{1}$(量程3 V，内阻约为15 kΩ)
B.电压表$V_{2}$(量程15 V，内阻约为75 kΩ)
C.电流表$A_{1}$(量程0.6 A，内阻约为1 Ω)
D.电流表$A_{2}$(量程3 A，内阻约为0.2 Ω)
E.滑动变阻器$R_{1}$(0～5 Ω，0.6 A)
F.滑动变阻器$R_{2}$(0～2 000 Ω，0.1 A)
G.1.5 V的干电池两节，内阻不计
H.开关S，导线若干

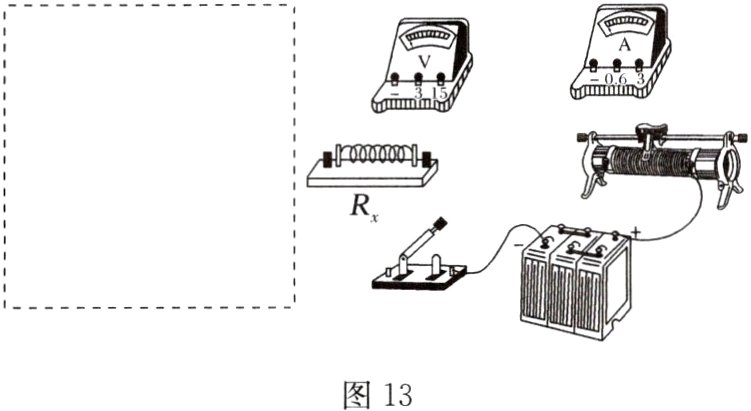

（2）请设计合理的实验电路，将电路图完整地画在图13虚线框中，并把实物图连接完整。

答案：

(1)A　C　E　
(2)如解析图所示
解析　
(1)电源电动势为1.5V,则电压表应选A;电路可能出现的最大电流为$\frac{1.5}{6}$A=0.25A,则电流表应选C;待测电阻的电压从零开始可以连续调节，则滑动变阻器应接成分压电路，则应该选择阻值较小的E。

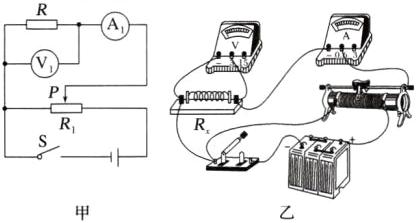

(2)因$R_V\gg R_x$，则应该采用电流表外接电路;合理的实验电路如图甲，实物图连接如图乙。
