例1 为探究“影响感应电流方向的因素”，某同学实验如下：
(1)首先按图1甲所示连接电路，闭合开关后，发现灵敏电流表指针向左偏转；再按图乙所示连接电路，闭合开关后，发现电流表指针向右偏转。进行上述实验的目的是检验______。
A.各仪器及导线是否完好
B.干电池是否为新电池
C.电流表测量的电流是否准确
D.电流表指针偏转方向与电流方向的关系
(2)接下来用如图2所示的装置做实验，图中螺线管上的粗线标示的是导线的绕行方向。某次实验中在条形磁体插入螺线管的过程中，观察到电流表指针向右偏转，说明螺线管中的电流方向(从上往下看)是沿______(选填“顺时针”或“逆时针”)方向，由此可推断磁体下端的磁极为______极。

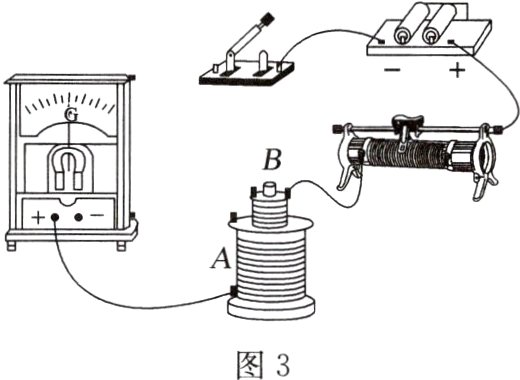

(3)用通电螺线管代替条形磁体，实验器材如图3所示，请完善实物连接图。

(4)连好电路，并将$B$线圈插入$A$线圈中。在闭合开关瞬间，发现灵敏电流表的指针向右偏了一下，若要使灵敏电流表的指针向左偏转，滑动变阻器的滑片应向______滑动。

答案：

(1)D
(2)顺时针 S
(3)见解析图
(4)右
解析
(1)进行上述实验的目的是检验电流表指针偏转方向与电流方向的关系，故D正确。
(2)观察到电流表指针向右偏转，说明螺线管中的电流方向(从上往下看)是沿顺时针方向，根据右手螺旋定则可知磁体下端的磁极为S极。
(3)根据实验原理连接实物图如图所示。

(4)在闭合开关瞬间，发现灵敏电流表的指针向右偏了一下，可知电流增大时，灵敏电流表的指针向右偏，若要使灵敏电流表的指针向左偏转，需减小电流，则滑动变阻器的滑片应向右滑动。
