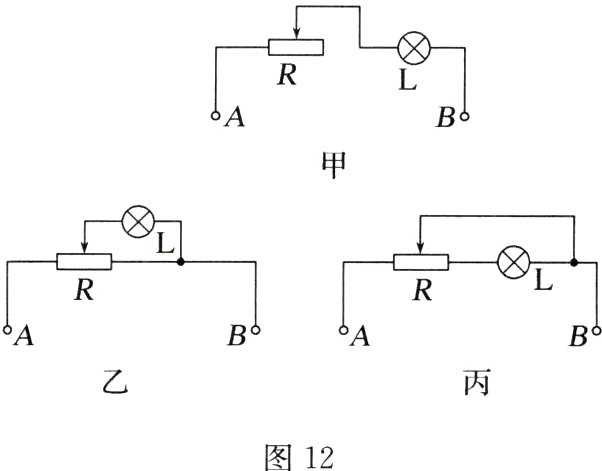

例5（2024·北京西城高三模拟）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。图12中A、B两端之间电压恒为U，灯泡L的电阻恒为$R_{1}$，滑动变阻器R的最大阻值为$R_{2}$，在保证安全的情况下，为使灯泡两端电压的变化范围尽量大，应选择______（选填“甲”“乙”或“丙”）电路，灯泡两端电压最大变化范围是______。

答案： 乙　0~U
解析　在保证安全的情况下,为使灯泡两端电压的变化范围尽量大，滑动变阻器应采用分压式接法，故填乙;根据乙图知，灯泡两端电压最大变化范围是:0~U。
