《2025年创新设计高考总复习物理人教版》

1. 串、并联电路
串联电路
电流：$I = I_1 = I_2 = I_3 = \cdots = I_n$
电压：$U =$ ____________
电阻：$R =$ ____________
功率分配：$P_1 : P_2 : P_3 : \cdots : P_n =$ ____________
并联电路
电流：$I =$ ____________
电压：$U = U_1 = U_2 = U_3 = \cdots = U_n$
电阻：$\frac{1}{R} =$ ____________
功率分配：$P_1 : P_2 : P_3 : \cdots : P_n =$ ____________

答案：

2. 闭合电路欧姆定律
内容：闭合电路的电流跟电源的电动势成 ____，跟内、外电路的电阻之和成 ________
表达式：$I =$ ______，$E = U_{外} + U_{内}$

答案：
正比 反比

3. 路端电压与负载的关系
一般情况：$U = IR = \frac{E}{R + r}R = \frac{E}{1 + \frac{r}{R}}$，当$R$增大时，$U$ ________
特殊情况
①当外电路断路时，$I = 0$，$U =$ ____________
②当外电路短路时，$I_{短} =$ ____________，$U = 0$

答案：
增大 E

5. 电源的U - I图像：横截距为 __________、纵截距为电源的 ________，斜率的绝对值为 __________

答案： 短路电流 电动势 电源内阻

1. 思考判断
（1）串联电路总电阻大于任何一个电阻。（ ）
（2）串联电路中某一电阻增大，总电阻增大；并联电路中某一电阻增大，总电阻减小。（ ）
（3）闭合电路中外电阻越大，路端电压越小。（ ）
（4）在闭合电路中，外电阻越大，电源的输出功率越大。（ ）
（5）电源的输出功率越大，电源的效率越高。（ ）
（6）电源的电动势越大，电源所提供的电能就越多。（ ）

答案： （1）√（2）×（3）×（4）×（5）×（6）×

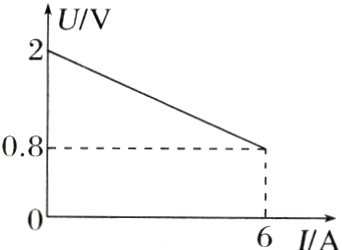

2. 如图所示为某一电源的U - I图线，由图可知（ ）

A. 电源电动势为2 V
B. 电源内电阻为$\frac{1}{3} \Omega$
C. 电源短路时电流为6 A
D. 电路路端电压为1 V时，电路中电流为2.5 A

答案： A
