《2025年创新设计高考总复习物理人教版》

模型3　杆的弹力
例4 如图4所示为位于水平面上的小车，固定在小车上的支架斜杆与竖直杆的夹角为θ，在斜杆下端固定有质量为m的小球，重力加速度为g。现使小车以加速度a(a≠0)向右做匀加速直线运动，下列说法正确的是（ ）

A.杆对小球的弹力一定竖直向上
B.杆对小球的弹力一定沿杆斜向上
C.杆对小球的弹力大小为mg
D.杆对小球的弹力大小为$\sqrt{(mg)^{2}+(ma)^{2}}$

答案：
D [对小球受力分析如图所示，由图可知，当$a$大小不同时，杆上的弹力与竖直方向的夹角也不同，方向不一定沿杆，但一定是斜向上，且$F＞mg$，选项A、B、C错误；由几何关系可知，$F=\sqrt{(mg)^{2}+(ma)^{2}}$，选项D正确。]

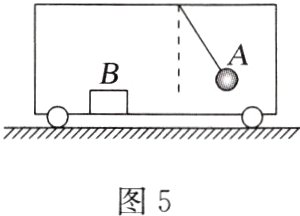

例5 如图5所示，沿直线运动的小车内悬挂的小球A和小车水平底板上放置的物块B都相对车厢静止，关于物块B受到的摩擦力，下列判断正确的是（ ）

A.物块B不受摩擦力作用
B.物块B受摩擦力作用，大小恒定，方向水平向左
C.物块B受摩擦力作用，大小恒定，方向水平向右
D.因小车的运动方向不能确定，故物块B受到的摩擦力情况无法判断

答案： B [对小球A受力分析，它受绳的拉力和自身重力作用，两力的合力水平向左，且大小恒定，故小车有向左的恒定加速度，则物块B也有水平向左的加速度。由受力分析知，物块B必受到水平向左的摩擦力，且大小恒定，故B正确，A、C、D错误。]

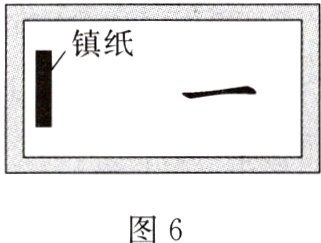

2.（多选）中国书法历史悠久，是中华民族优秀传统文化之一。在楷书笔画中，长横的写法要领如下：起笔时一顿，然后向右行笔，收笔时略向右按，再向左上回带。某同学在水平桌面上平铺一张白纸，为防打滑，他在白纸的左侧靠近边缘处用镇纸压住，如图6所示。则在向右行笔的过程中（ ）

A.镇纸受到向左的摩擦力
B.毛笔受到向左的摩擦力
C.白纸只受到向右的摩擦力
D.桌面受到向右的摩擦力

答案： BD [白纸和镇纸始终处于静止状态，对镇纸受力分析知，镇纸不受摩擦力，否则水平方向受力不平衡，镇纸的作用是增大白纸与桌面之间的弹力与最大静摩擦力，故A错误；在书写的过程中毛笔相对白纸向右运动，受到向左的摩擦力，故B正确；白纸与镇纸之间没有摩擦力，白纸始终处于静止状态，则白纸在水平方向受到毛笔对白纸向右的摩擦力以及桌面对白纸向左的摩擦力，故C错误；根据牛顿第三定律可知，白纸对桌面的摩擦力方向向右，故D正确。]
