《2025年创新设计高考总复习物理人教版》

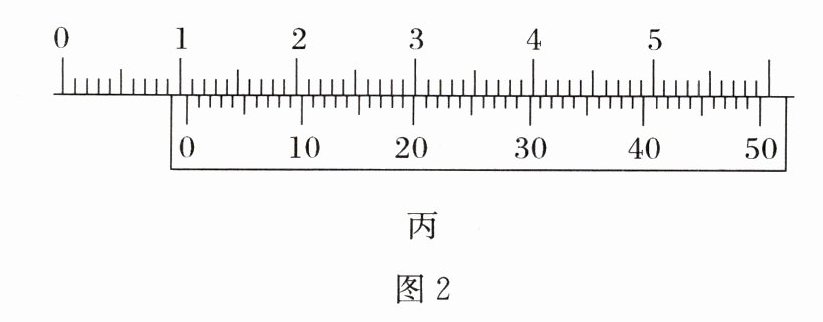

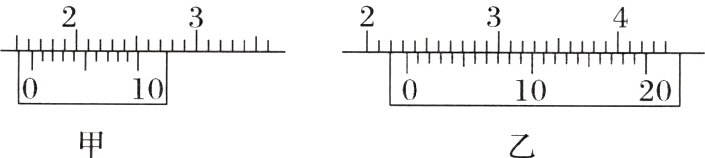

例1 如图2甲、乙、丙所示的三把游标卡尺，它们的游标尺分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为______ mm、______ mm、______ mm。

答案： 16.2　23.35　10.38
解析　甲图读数:整毫米数是16mm,不足1毫米数是2×0.1mm=0.2mm,最后读数是16mm+0.2mm=16.2mm;
乙图读数:整毫米数是23mm,不足1毫米数是7×0.05mm=0.35mm,最后读数是23mm+0.35mm=23.35mm;
丙图读数:整毫米数是10mm,不足1毫米数是19×0.02mm=0.38mm,最后读数是10mm+0.38mm=10.38mm。

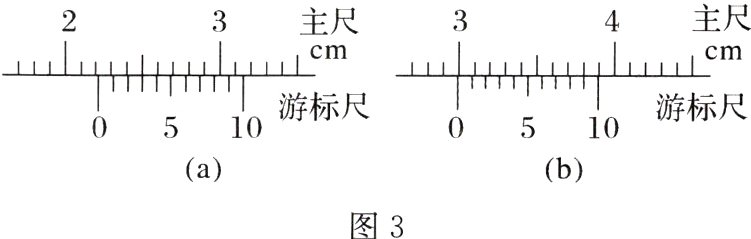

1.（2024·海南省高三校考）某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图3(a)和图(b)所示。

由图可读出，圆管内壁的直径为______ mm，圆管外壁的直径为______ mm；由此可计算出金属圆管横截面的面积。

答案： 22.3　29.9
解析　根据所给图像可知，该游标卡尺的游标尺为10分度值游标卡尺，其精度为0.1mm,由图(a)可读出,圆管内壁的直径为主尺读数加游标尺读数，即为d1=22mm+3×0.1mm=22.3mm；由图(b)可读出,圆管外壁的直径为d2=29mm+9×0.1mm=29.9mm。

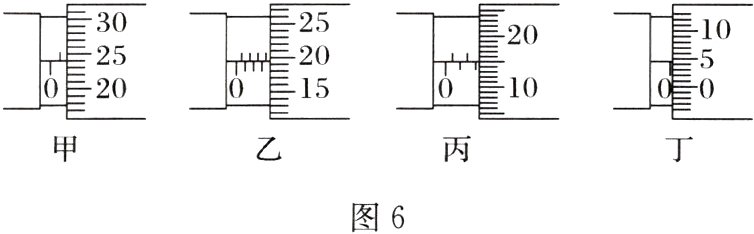

例2 螺旋测微器是测量金属丝直径的常用工具，请读出图6甲、乙、丙、丁图中各自的读数。

甲图：______ mm；乙图：______ mm；丙图：______ mm；丁图：______ mm。

答案： 0.740(0.739~0.741均正确)　3.696(3.695~3.697均正确)
2.150(2.149~2.151均正确)　0.045(0.044~0.047均正确)
解析　甲图:螺旋测微器的固定刻度读数为0.5mm，可动刻度读数为24.0×0.01mm=0.240mm,所以最终读数为0.5mm+0.240mm=0.740mm
乙图:螺旋测微器的固定刻度读数为3.5mm,可动刻度读数为19.6×0.01mm=0.196mm,所以最终读数为3.5mm+0.196mm =3.696mm
丙图:螺旋测微器的固定刻度读数为2.0mm,可动刻度读数为15.0×0.01mm=0.150mm,所以最终读数为2.0mm+0.150mm =2.150mm
丁图:螺旋测微器的固定刻度读数为0mm,可动刻度读数为4.5×0.01mm=0.045mm,所以最终读数为0mm+0.045mm=0.045mm。

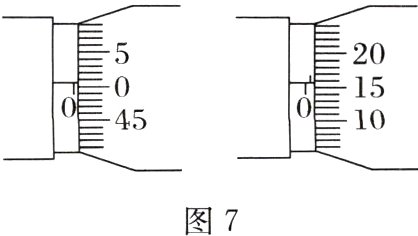

2. 在测量一根粗细均匀的合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图7所示，校零时的读数为______ mm，合金丝的直径为______ mm。

答案： 0.007　0.650
解析　校零时可动刻度为0.7格，故读数为0.7×0.01mm=0.007mm,测量时固定刻度上读数为0.5mm,可动刻度为15.7格，故读数为0.5mm+15.7×0.01mm=0.657mm,合金丝的直径为两次读数之差D=0.657mm−0.007mm=0.650mm。
