《2025年创新设计高考总复习物理人教版》

角度1 闭合电路的有关计算
例2 电源、开关、小灯泡、电压表等连接成如图4所示的电路，小灯泡上标有“0.6 A 1.5 W”字样，电源的电动势为3 V，电压表为理想电表、导线电阻不计。闭合开关，小灯泡恰好正常发光，则电源的内阻约为（ ）

A. 0.30 $\Omega$
B. 0.83 $\Omega$
C. 1.2 $\Omega$
D. 1.5 $\Omega$

答案： B [小灯泡正常发光，则路端电压为$U=\frac{P}{I}=\frac{1.5}{0.6}V = 2.5V$，根据闭合电路的欧姆定律可得电源的内阻为$r=\frac{E - U}{I}=\frac{3 - 2.5}{0.6}\Omega\approx0.83\Omega$，故B正确。]

角度2 闭合电路的动态分析
例3 （2024·江苏南通市检测）在如图5所示的电路中，闭合开关S，当滑动变阻器的滑片P向下滑动时，V、A、$V_1$、$V_2$四个理想电表的示数都发生变化，电表的示数分别用$U$、$I$、$U_1$、$U_2$表示，下列判断正确的是（ ）

A. $I$减小，$U_1$增大
B. $I$减小，$U_2$减小
C. 电压表$V_2$的示数与电流表A示数之比不变
D. 电压表V的示数与电流表A示数之比变大

答案： D [当滑动变阻器的滑片P向下滑动时，$R_{2}$接入电路的阻值变大，外电路总电阻变大，由闭合电路欧姆定律可知，总电流I变小，路端电压U变大，$R_{1}$两端的电压$U_{1}=IR_{1}$减小，$R_{2}$的电压$U_{2}=U - U_{1}$增大，故A、B错误；电压表$V_{2}$的示数与电流表A示数之比为电阻$R_{2}$的阻值，$R_{2}$变大，故C错误；电压表V的示数与电流表A示数之比为外电路总电阻，外电路总电阻变大，故D正确。]

角度3 含电容器电路的分析

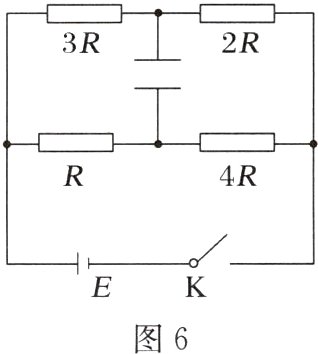

例4 （2023·海南卷，7）如图6所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关K，待电路稳定后，电容器上电荷量为（ ）

A. CE
B. $\frac{1}{2}CE$
C. $\frac{2}{5}CE$
D. $\frac{3}{5}CE$

答案： C [由电路的串并联规律可知，电阻3R两端的电压为$\frac{3E}{5}$，电阻R两端的电压为$\frac{E}{5}$，则电容器两极板间电势差$\Delta U=\frac{2E}{5}$，电容器上的电荷量$Q = C\Delta U=\frac{2}{5}CE$，C正确。]
