例 544 LC 振荡电路中,某时刻的磁场方向如图 1 - 21 - 13 所示,下列说法正确的是( )

A.若磁场正在减弱,则电容器正在充电,电流方向由 $ b $ 到 $ a $
B.若磁场正在减弱,则电场能正在增大,电容器上极板带负电
C.若磁场正在增强,则电场能正在减少,电容器上极板带正电
D.若磁场正在增强,则电容器正在放电,电流方向由 $ a $ 到 $ b $
【解析】若磁场正在减弱,则电流在减小,是充电过程,电场能正在增大,根据安培定则可知,电流方向由 $ b $ 到 $ a $,电场能增大,上极板带负电,A、B 正确；若磁场正在增强,则电流在增大,是放电过程,电场能正在减少,根据安培定则可知,电流方向由 $ b $ 到 $ a $,上极板带正电,C 正确,D 错误。
【答案】ABC

答案： ABC

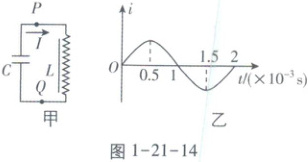

例 545 如图 1 - 21 - 14 甲所示的 LC 振荡电路中,通过 $ P $ 点电流(向右为正)的变化规律如图 1 - 21 - 14 乙所示,则(D)
A.此电路产生电磁波的频率为 $ 0.5 \, Hz $
B.$ 0.5 × 10^{-3} \, s \sim 1 × 10^{-3} \, s $ 内,电容器在放电
C.$ 1 × 10^{-3} \, s \sim 1.5 × 10^{-3} \, s $ 内,电容器上极板带正电


D.$ 1.5 × 10^{-3} \, s \sim 2 × 10^{-3} \, s $ 内,磁场能正在转化为电场能
【解析】由图 1 - 21 - 14 乙可知,电流的周期为 $ 2 × 10^{-3} \, s $,即电磁振荡和电磁波的周期为 $ 2 × 10^{-3} \, s $,所以此电路产生电磁波的频率为 $ 500 \, Hz $,A 错误；

$ 0.5 × 10^{-3} \, s \sim 1 × 10^{-3} \, s $ 内,电流在减小,电容器在充电,B 错误；
$ 1 × 10^{-3} \, s \sim 1.5 × 10^{-3} \, s $ 内,电流在反向增大,电容器在放电,电容器下极板带正电,C 错误；
$ 1.5 × 10^{-3} \, s \sim 2 × 10^{-3} \, s $ 内,电流在减小,电容器在充电,磁场能正在转化为电场能,D 正确。
【答案】D

答案： D
