《2025年高考调研高考总复习讲义高中物理人教版》

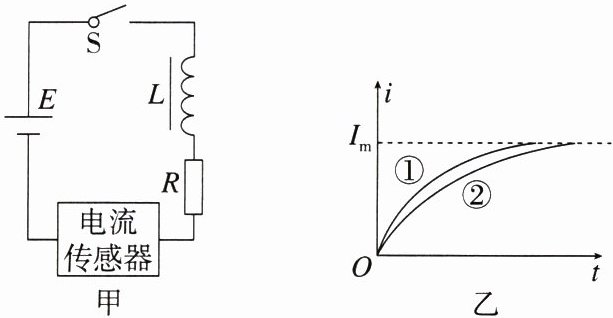

练6(2023·河北模拟)用电流传感器(相当于电流表,其电阻可以忽略不计)研究通电自感现象的电路如图甲所示.电阻的阻值是$R$,线圈$L$中未插入铁芯,电源电动势为$E$,$L$的电阻和电源的内阻均可忽略.闭合开关$S$,传感器记录了电路中电流$i$随时间$t$变化的关系图像,如图乙中曲线①所示.如果改变某一条件，其他条件不变，重复实验，可以得到图乙中曲线②.改变的条件可能是
(A)


A.线圈$L$中插入铁芯
B.增大$E$
C.增大$R$
D.减小$R$

答案： 练6　[答案]　A
[解析]　若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于曲线①的时间，A项正确；若增大E或减小R，则电路稳定后的$I_m$应增大，而乙图中的$I_m$没有发生改变，这说明二者没有发生对应的改变，B、D两项错误；若增大R，则电路稳定后的$I_m$应减小，而乙图中的$I_m$没有发生改变，这说明R没有发生对应的改变，C项错误。故选A项。

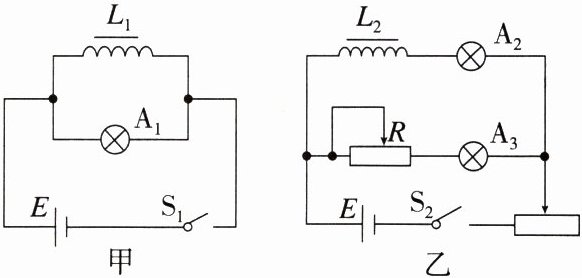

练7(2023·河北模拟)(多选)图甲和图乙是教材中演示自感现象的两个电路图,$L_{1}$和$L_{2}$为电感线圈.实验时，断开开关$S_{1}$瞬间，灯$A_{1}$突然闪亮，随后逐渐变暗；闭合开关$S_{2}$，灯$A_{2}$逐渐变亮，而另一个相同的灯$A_{3}$立即变亮，最终$A_{2}$与$A_{3}$的亮度相同.下列说法正确的是(BC)


A.图甲中，$A_{1}$与$L_{1}$的电阻值相同
B.图甲中，闭合$S_{1}$，电路稳定后，$A_{1}$中电流小于$L_{1}$中电流
C.图乙中，变阻器$R$与$L_{2}$的电阻值相同
D.图乙中，闭合$S_{2}$瞬间，$L_{2}$中电流与变阻器$R$中电流相等

答案： 练7　[答案]　BC
[解析]　图甲中，断开$S_1$的瞬间，$A_1$灯闪亮，是因为电路稳定时$A_1$的电流小于$L_1$的电流，则可知$L_1$的电阻小于$A_1$的电阻，A项错误，B项正确；图乙中，因为要观察两只灯泡发光的亮度变化，两个支路的总电阻相同，因两个灯泡电阻相同，所以变阻器R与$L_2$的电阻值相同，C项正确；图乙中，闭合$S_2$瞬间，$L_2$对电流有阻碍作用，所以$L_2$中电流与变阻器R中电流不相等，D项错误。故选B、C两项。

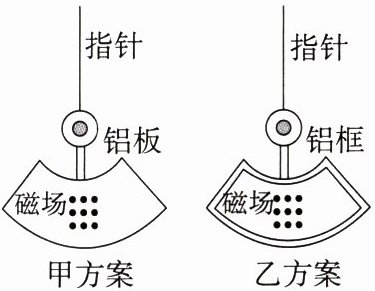

练8(2023·江苏模拟)灵敏电流计的零刻度位于刻度盘中央，为了使灵敏电流计的指针在零刻度附近快速停下，实验小组的同学设计利用“电磁阻尼”来实现这一目的.他们设计了如图所示的甲、乙两种方案，甲方案和乙方案中的相同磁场均位于零刻度线下方，甲方案在指针转轴上装上扇形铝板，乙方案在指针转轴上装上扇形铝框，下列说法正确的是(C)


A.因为铝框较铝板质量小，所以乙方案比甲方案更加合理
B.乙方案中，铝框小幅度摆动时一定会产生感应电流
C.甲方案中，即使铝板摆动幅度很小，铝板中也能产生涡流
D.因为穿过铝框的磁通量更大，所以乙方案更合理

答案： 练8　[答案]　C
[解析]　甲方案中，铝板摆动时，扇形铝板的半径切割磁感线，即使铝板摆动幅度很小，在铝板内也能形成涡流，起电磁阻尼的作用，指针能很快停下来；乙方案中，当指针偏转角度较小时，铝框中磁通量不变，不能产生感应电流，起不到电磁阻尼的作用，指针不能很快停下，因此甲方案更合理，C项正确，A、B、D三项错误；故选C项。
