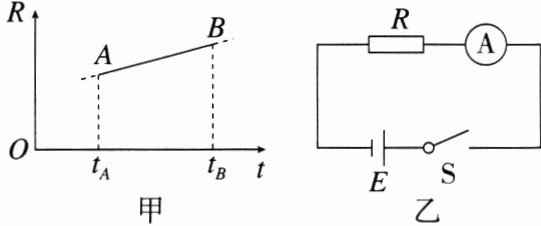

1. (2020·北京)图甲表示某金属丝的电阻$R$随摄氏温度$t$变化的情况。把这段金属丝与电池、电流表串联起来(图乙)，用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。下列说法正确的是
(B)


A.$t_A$应标在电流较大的刻度上，且温度与电流是线性关系
B.$t_A$应标在电流较大的刻度上，且温度与电流是非线性关系
C.$t_B$应标在电流较大的刻度上，且温度与电流是线性关系
D.$t_B$应标在电流较大的刻度上，且温度与电流是非线性关系

答案： 1.答案　B
解析　由甲图可知，$t_A$对应的电阻阻值较小，由闭合电路欧姆定律知对应电路中的电流较大，故$t_A$应标在电流较大的刻度上；而$t_B$对应的电阻阻值较大，由闭合电路欧姆定律知对应电路中的电流较小，故$t_B$应标在电流较小的刻度上；由图甲得$R = R_0 + kt$，其中$R_0$为图线的纵截距，由闭合电路欧姆定律得$I = \frac{E}{R + r}$，联立解得$t = \frac{E}{kI}-\frac{R_0 + r}{k}$，可知$t$与$I$是非线性关系，故B项正确，A、C、D三项错误，故选B项。

2. (2023·海南)如图所示电路，已知电源电动势为$E$，内阻不计，电容器电容为$C$，闭合开关$K$，待电路稳定后，电容器上电荷量为
(C)


A.$CE$
B.$\frac{1}{2}CE$
C.$\frac{2}{5}CE$
D.$\frac{3}{5}CE$

答案： 2.答案　C
解析　电路稳定后，由于电源内阻不计，则整个回路可看成$3R$、$2R$的串联部分与$R$、$4R$的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为$\varphi_{上}=\frac{E}{5R}×2R = \frac{2E}{5}$，电容器下极板的电势为$\varphi_{下}=\frac{E}{5R}×4R = \frac{4E}{5}$，则电容器两端的电压$U_{下 - 上}=\frac{2E}{5}$，则电容器上的电荷量为$Q = CU_{下 - 上}=\frac{2}{5}CE$，故选C项。

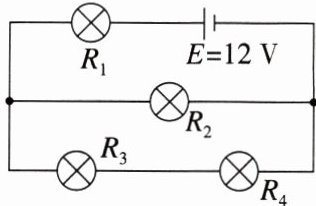

3. (2022·江苏)如图所示，电路中灯泡均正常发光，阻值分别为$R_1=2\Omega$，$R_2=3\Omega$，$R_3=2\Omega$，$R_4=4\Omega$，电源电动势$E=12V$，内阻不计，四个灯泡中消耗功率最大的是
(A)


A.$R_1$
B.$R_2$
C.$R_3$
D.$R_4$

答案： 3.答案　A
解析　由电路图可知$R_3$与$R_4$串联后与$R_2$并联，再与$R_1$串联。并联电路部分的等效电阻为$R_{并}=\frac{R_2(R_3 + R_4)}{R_2 + R_3 + R_4}=2Ω$，由闭合电路欧姆定律可知，干路电流即经过$R_1$的电流为$I_1 = I = \frac{E}{R_1 + R_{并}}=3A$，并联部分各支路电流大小与电阻成反比，则$I_2=\frac{R_{并}}{R_2}I = 2A$，$I_3 = I_4=\frac{R_{并}}{R_3 + R_4}I = 1A$，四个灯泡的实际功率分别为$P_1 = I_1^2R_1 = 18W$，$P_2 = I_2^2R_2 = 12W$，$P_3 = I_3^2R_3 = 2W$，$P_4 = I_4^2R_4 = 4W$，故四个灯泡中功率最大的是$R_1$。故选A项。

4. (2020·天津)某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表(量程$0～3V$，内阻约为$3k\Omega$)
电流表(量程$0～0.6A$，内阻约为$1\Omega$)
滑动变阻器($0～20\Omega$，额定电流$1A$)
待测电池组(电动势约为$3V$，内阻约为$1\Omega$)
开关、导线若干

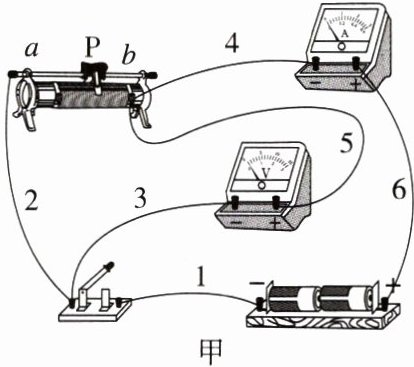

(1) 该小组连接的实物电路如图甲所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是5。
(2) 改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片$P$应置于滑动变阻器的a端(填“$a$”或“$b$”)。

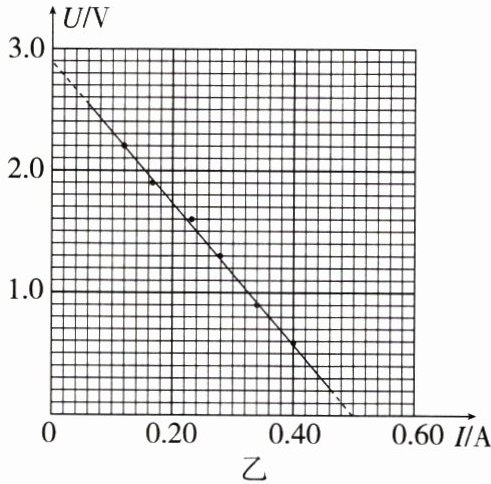

(3) 实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为$5\Omega$的电阻，之后该小组得到了几组电压表读数$U$和对应的电流表读数$I$，并作出$U-I$图像，如图乙所示。根据图像可知，电池组的电动势为2.9$V$，内阻为0.80$\Omega$。(结果均保留两位有效数字)

答案： 4.答案　
(1)5　
(2)$a$　
(3)$2.9$ $0.80$
解析　
(1)因为电源内阻较小，故对于电源来说应该采用电流表外接法，图中采用的是电流表内接法，故导线$5$连接不当，应该从电压表正接线柱接到电流表正接线柱。
(2)开始实验前应该让滑动变阻器连入电路阻值最大，故应将滑片置于$a$端。
(3)由图线可知图线与纵轴的交点即为电源电动势，故$E≈2.9V$；图线与横轴的交点为短路电流$I = 0.50A$，故可得等效内阻为$r = \frac{E}{I}=\frac{2.9}{0.5}Ω = 5.80Ω$，又因为在开关和电池负极之间接有$5Ω$的电阻，在计算过程中等效为内阻，故电源内阻为$r_0 = 5.80Ω - 5Ω = 0.80Ω$。
