例 1 (2024·九省联考安徽) 多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、交流电压、电阻等物理量.
(1) 指针式多用电表使用前应该调整________，使指针指向“0”.
(2) 某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是________. (填写序号)
A. 将红表笔和黑表笔直接接触
B. 把选择开关旋转到“×10”位置
C. 调节欧姆调零旋钮使指针指向欧姆零点

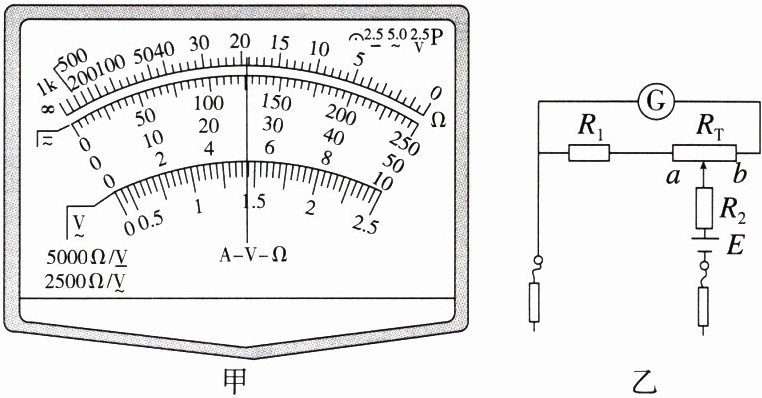

正确进行实验操作后，电表的读数如图甲所示，该读数是 $ \Omega $.
(3) 图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接表笔 (选填“红”或“黑”). 图中 $ G $ 为表头，量程 $ 100 \mu A $，内阻 $ R_{g} = 2.5 \ k\Omega $，$ R_{T} = 0.5 \ k\Omega $，通过调节 $ a $、$ b $ 间的触点，使 $ G $ 满偏. 已知 $ R_{2} = 4.8 \ k\Omega $，电池电动势为 $ 1.50 \ V $ (电池内阻可忽略)，触点在 $ a $ 端时 $ G $ 满偏，则 $ R_{1} = $ $ k\Omega $.

答案：
(1)指针定位螺丝
(2)BAC 193
(3)红 2
[解析]
(1)指针式多用电表使用前应该调整指针定位螺丝，使指针指向“0”；
(2)用指针式多用电表测几百欧姆电阻时，应先将开关旋转到“×10”位置，再将红表笔和黑表笔直接接触，最后调节欧姆调零旋钮使指针指向欧姆零点，所以正确的顺序是BAC.
该电阻的阻值为19.3×10Ω = 193Ω
(3)电池的负极应接多用电表的红表笔，则应接多用电表的红表笔；
触点在a端时G满偏，则R_T与G串联，串联部分的电压为
$U_1 = I_g(R_T + R_g)=0.30V $
根据串并联电路的特点可知$R_2$两端的电压为
$U_2 = E - U_1 = 1.20V $
所以通过$R_2$的电流为
$I = U_2/R_2 = 250μA $
则通过$R_1$的电流为
$I_1 = I - I_g = 150μA $
根据部分电路欧姆定律得
$R_1 = U_1/I_1 = 2000Ω = 2kΩ$

例 2 在“练习使用多用电表”实验中：

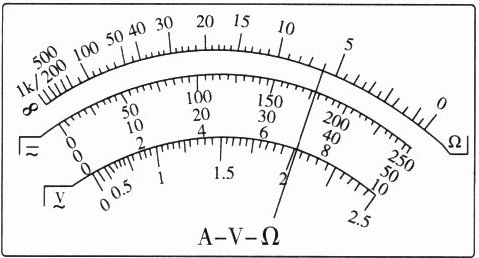

(1) 如图所示，为一正在测量中的多用电表表盘. 如果用欧姆挡“×100”测量，则读数为600 $ \Omega $；如果用直流 $ 10 \ V $ 挡测量，则读数为7.1 $ V $.

(2) 甲同学利用多用电表测量电阻. 他用欧姆挡“×100”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为ADC (填写选项前的字母).
A. 将选择开关旋转到欧姆挡“×1 k”的位置
B. 将选择开关旋转到欧姆挡“×10”的位置
C. 将两表笔分别与被测电阻的两根引线相接完成测量
D. 将两表笔短接，调节欧姆调零旋钮使指针指向“0 $\Omega$”
(3) 在使用多用电表的欧姆挡测量电阻时，下列叙述正确的是D.
A. 若双手捏住两表笔金属杆，测量值将偏大
B. 测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C. 选择“×10”倍率测量时发现指针位于 20 与 30 正中间，则测量值小于 $ 25 \Omega $
D. 欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大

答案：
(1)600 7.1
(2)ADC
(3)D
[解析]
(1)多用电表欧姆挡用“×100”测电阻，由题图可知，其读数为6×100Ω = 600Ω；如果用“直流10V”挡测量电压，由题图可知，其读数为7.1V.
(2)欧姆挡测电阻时指针偏转角度过小是由于挡位过小，需选取较大挡位，进行欧姆调零后再测阻值，故顺序为ADC.
(3)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A项错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B项错误；选择开关对应“×10”倍率时，指针位于20与30正中间时，测量值应小于250Ω，C项错误；电池用时间太久，电动势减小，虽然完成调零，但中值电阻偏小，测量时读数将比真实值偏大，D项正确.
