《2025年高考调研高考总复习讲义高中物理人教版》

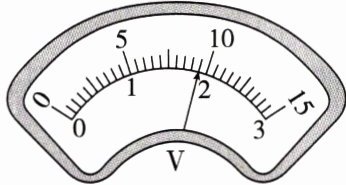

练3(1)电压表的量程一般有两种：0～3 V、0～15 V，如图所示. 当接 0～3 V 量程时，电压表的读数为1.90 V；当接 0～15 V 量程时，电压表的读数为9.5 V.

[img]＜ImageHere7＞

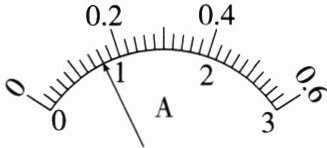

(2)电流表的量程一般有两种：0～0.6 A、0～3 A，如图所示. 当接 0～3 A 量程时，电流表的读数为0.80 A；当接 0～0.6 A 量程时，电流表的读数为0.16 A.

[img]＜ImageHere8＞

答案： 【答案】
(1)1.90 9.5
(2)0.80 0.16
【解析】
(1)接0～3 V量程时，每一小格示数为0.1 V，共19.0格(含估读位数)，故读数为1.90 V，接0～15 V量程时，每一小格示数为0.5 V，共19格(不含估读位数)，则19×0.5 V=9.5 V，估读部分为0.0 V，则读数为9.5 V+0.0 V=9.5 V.
(2)接0～3 A量程时，每一小格示数为0.1 A，共8.0格(含估读位数)，则I=8.0×0.1 A=0.80 A，故读数为0.80 A.接0～0.6 A量程时，每一小格示数为0.02 A，共8格，则I=8×0.02 A=0.16 A.

练4某次实验时电阻箱旋钮如图所示，则此时电阻箱的阻值为875 Ω.

[img]＜ImageHere9＞

答案： 【答案】 875
【解析】 R=0×1 000 Ω+8×100 Ω+7×10 Ω+5×1 Ω=875 Ω.

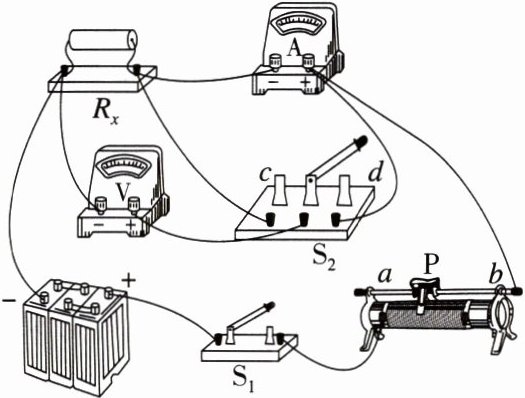

练5(2021·海南)在伏安法测电阻的实验中，提供以下实验器材：电源$E$(电动势约 6 V，内阻约 1 Ω)，待测电阻$R_{x}$(阻值小于 10 Ω)，电压表$V$(量程 3 V，内阻约 3 kΩ)，电流表$A$(量程 0.6 A，内阻约 1 Ω)，滑动变阻器(最大阻值 20 Ω)，单刀开关$S_{1}$，单刀双掷开关$S_{2}$，导线若干. 某同学利用上述实验器材设计如图所示的测量电路.

[img]＜ImageHere13＞
回答下列问题：
(1)闭合开关$S_{1}$前，滑动变阻器的滑片$P$应滑到b(填“$a$”或“$b$”)端；
(2)实验时，为使待测电阻的测量值更接近真实值，应将$S_{2}$拨向c(填“$c$”或“$d$”)；在上述操作正确的情况下，引起实验误差的主要原因是B(填正确选项前的标号)；
A. 电流表分压
B. 电压表分流
C. 电源内阻分压
(3)实验时，若已知电流表的内阻为 1.2 Ω，在此情况下，为使待测电阻的测量值更接近真实值，应将$S_{2}$拨向d(填“$c$”或“$d$”)；读得电压表的示数为 2.37 V，电流表的示数为 0.33 A，则$R_{x}=$6.0 Ω(结果保留两位有效数字).

答案： 【答案】
(1)b
(2)c B
(3)d 6.0
【解析】
(1)滑动变阻器采用限流式接入电路，开关S₁闭合前，滑片P应滑到b端，使滑动变阻器接入电路阻值最大，保护电路.
(2)根据题意可知待测电阻的阻值Rₓ＜10 Ω满足\frac{Rₓ(≈3 kΩ)}{Rₓ}＞$\frac{Rₓ}{R_A(≈1 Ω)}，$所以电流表的分压比较明显，电流表应采用外接法，所以开关S₂应拨向c端；外接法的测量误差主要来源于电压表的分流，故选B项.
(3)若电流表内阻R_g=1.2 Ω，则电流表的分压可以准确计算，所以电流表采用内接法，所以开关S₂应拨向d端；电压表测量电流表和待测电阻的总电压U=2.37 V，电流表分压为U_g=1R_g=0.33×1.2 V=0.396 V，根据欧姆定律可知待测电阻阻值为$Rₓ=\frac{U-U_g}{I}=\frac{2.37-0.396}{0.33} Ω≈6.0 Ω.$
