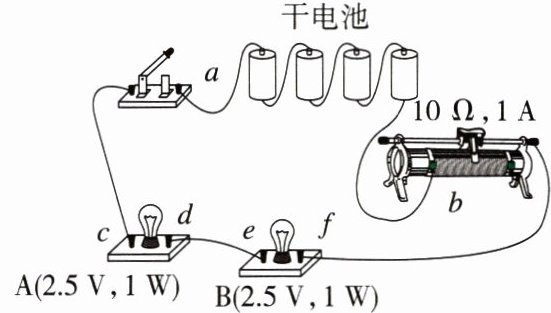

例 3 (2024·河北模拟) 如图是某同学连接的实验实物图，A、B 灯都不亮，他采用下列两种方法进行故障检查.

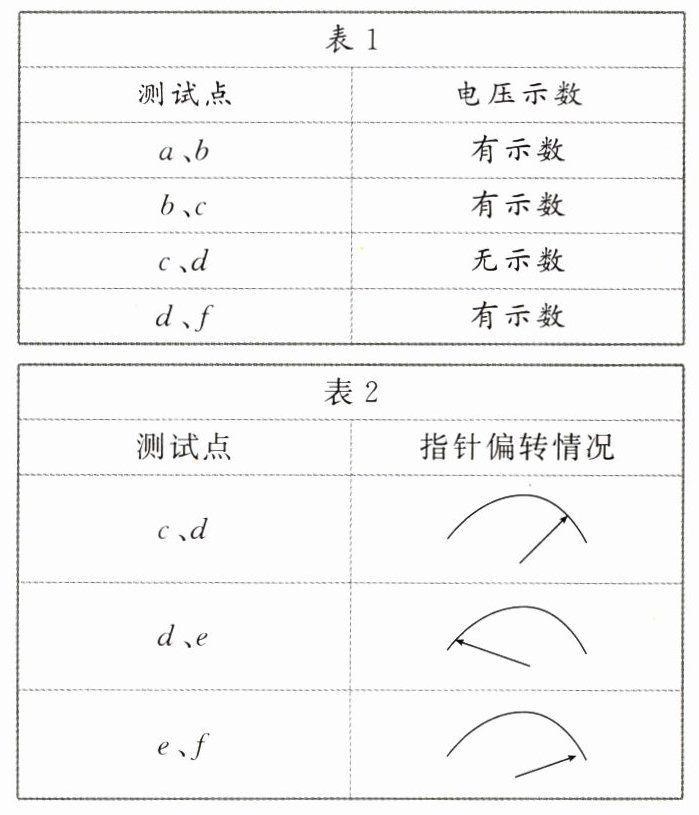

(1) 应用多用电表的直流挡进行检查，选择开关置于 $ 10 \ V $ 挡. 该同学测试结果如表 1 所示，在测试 $ a $、$ b $ 间直流电压时，红表笔应接触a (填“$ a $”或“$ b $”). 根据测试结果，可判定故障是D.
A. 灯 A 短路
B. 灯 B 短路
C. $ cd $ 段断路
D. $ df $ 段断路

(2) 将开关断开，再选择欧姆挡测试，测量结果如表 2 所示，那么检查出的故障是BD.
A. 灯 A 断路
B. 灯 B 短路
C. 灯 A、B 都断路
D. $ d $、$ e $ 间导线断路

答案：
(1)a D
(2)BD
[解析]
(1)应用多用电表判断电路故障，首先要正确使用多用电表，对多用电表而言，电流应从红表笔流入该表内，由图能看出a点接电源正极，电势高于b点电势，所以红表笔应接触a；
由题给条件无法判断灯A、灯B是否短路，故A、B两项错误；由表1可知，a、b间，b、c间，d、f间均有示数，c、d间无示数，说明d、f之外路段无断路，且d、f间有电压，而灯不亮，则d、f间有断路，故C项错误，D项正确，故选D项.
(2)由表2可知，c、d间有一定的电阻但不是很大，灯A既不短路也不断路，故A、C两项错误；d、e间存在很大电阻，表明d、e间导线断路，e、f间电阻为零，则灯B短路，故B、D两项正确，故选B、D两项.

例 4 如图所示为某黑箱面板上的三个接线柱，黑箱里可能有直流电源、电阻、二极管、电容器等元件，但任意两个接线柱间最多只连接有一个元件.

(1) 某同学要用多用电表探测黑箱，探测的第一步应该是B.
A. 用多用电表的电阻挡测量任意两接线柱间的电阻
B. 用多用电表的电压挡测量任意两接线柱间的输出电压
C. 用多用电表的电流挡测量任意两接线柱间的输出电流

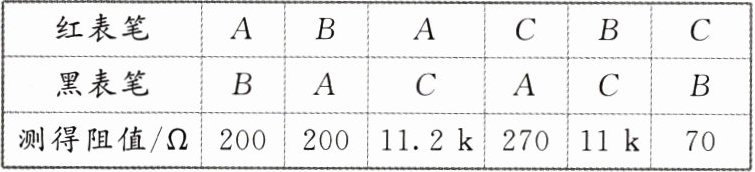

(2) 测量结果表明，黑箱里没有电源，但测得任两个接线柱间的电阻如下表所示.

由此可以判断，黑箱里的元件有电阻、二极管，用电路元件符号在上图的方框内画出黑箱中的电路连接.

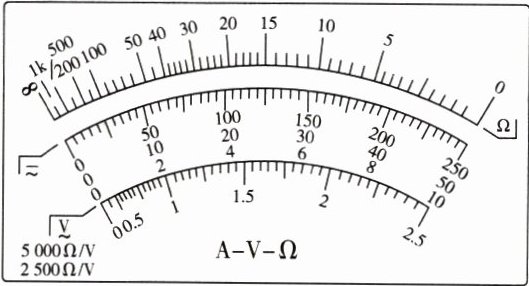

(3) 多用电表的表盘如下图所示，在上面探测 $ A $、$ C $ 两接线柱间电阻时，红表笔接 $ A $ 接线柱，黑表笔接 $ C $ 接线性，这时电流从C (填“$ A $”或“$ C $”) 接线柱流进黑箱；为了使这时测量电阻读数尽可能减小误差，测电阻的挡位选择的应是×1k (填“×1 k”“×100”或“×10”).

答案：

(1)B
(2)电阻、二极管图见解析
(3)C ×1k
[解析]
(1)因黑盒子内部可能有电源，则不能先用多用电表的欧姆挡测量，则可先用电压挡判断内部是否有电源，故选B项.
(2)根据欧姆挡的测量可以断定：AB间肯定有电阻；BC之间肯定有二极管；AC间肯定有电阻和二极管的串联；电路连接如图；

(3)在上面探测A、C两接线柱间电阻时，红表笔接A接线柱，黑表笔接C接线柱，这时电流从C接线柱流进黑箱；为了使这时测量电阻读数尽可能减小误差，测电阻的挡位选择的应是×1k
