《2025年新课程学习指导七年级数学上册华师大版》

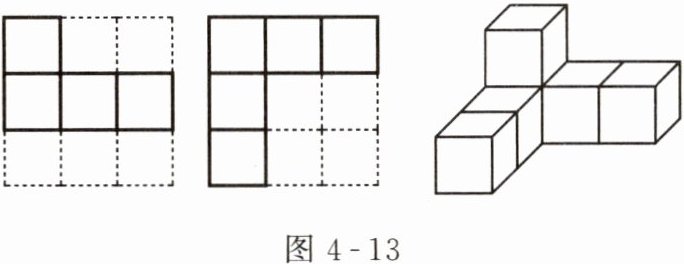

9. (1)图 4 - 13 是由 6 个相同的小正方体组合成的简单几何体,画出了它的三视图中的两个,请指出所画视图的名称.

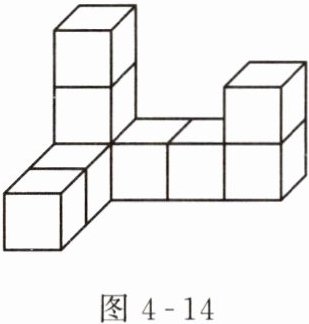

(2)图 4 - 14 是由 9 个相同的小正方体组合成的简单几何体,试画出它的三视图.

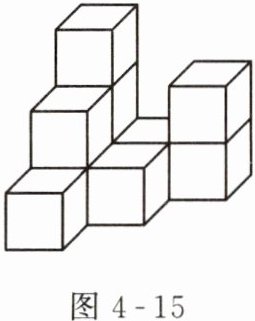

(3)图 4 - 15 是由 10 个相同的小正方体组合成的简单几何体.

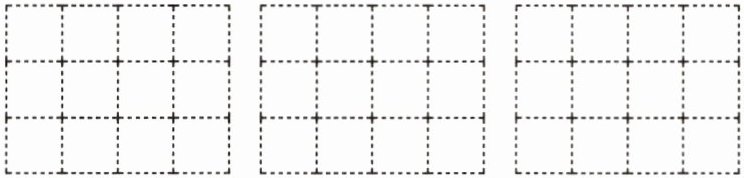

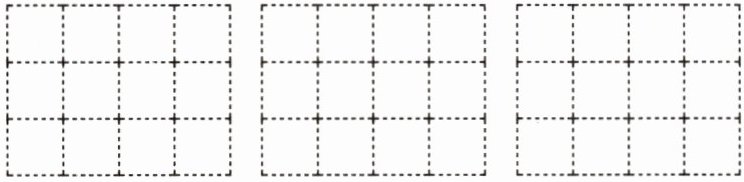

① 画出该几何体的主视图、左视图和俯视图.

② 若每个小正方体的表面积为 12,求该几何体的表面积.

答案： （1）主视图或左视图，（2）
主视图　　左视图　　俯视图
（3）①答案略. ②重叠面11个，$120-11× 4=76$

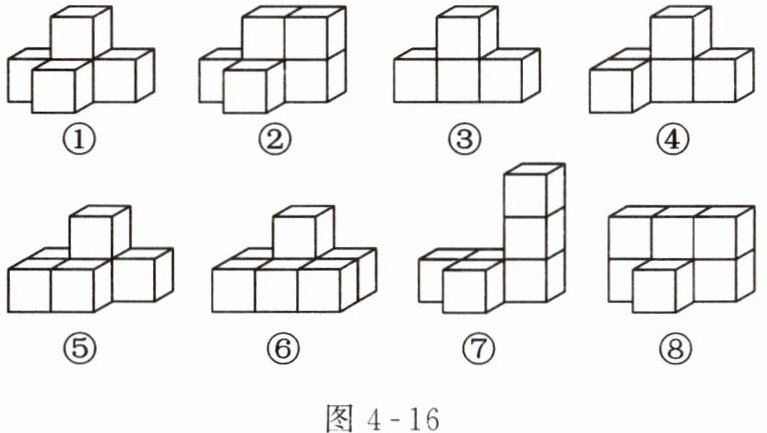

10. 画出图 4 - 16 所示立体图形的三视图,观察并列举出,哪些主视图相同？哪些左视图相同？哪些俯视图相同？

答案：
主视图相同的是 ①③④⑤⑥；左视图相同的是 ①②④⑤⑥⑧；俯视图相同的是 ①②⑦⑧.
