《2025年天府前沿九年级数学上册北师大版》

1. 从不同方向观察同一个物体时,可能看到不同的图形,把从正面看到的图形叫____,从左面看到的图形叫____,从上面看到的图形叫____。把不同方向看到的三种不同的图形统称为物体的____。

答案： 主视图　左视图　俯视图　三视图

2. 视图就是从实物中抽象出来的____。

答案： 几何图形

3. 圆柱的主视图和左视图都是____,俯视图是____；圆锥的主视图和左视图都是____,俯视图是____,且中间有____；球的三种视图都是____。

答案： 矩形　圆　等腰三角形　圆　圆心　圆

4. 在画各种视图时,看得见的部分的轮廓线要画成____线,看不见的部分的轮廓线要画成____线,单独一个点也要____。

答案： 实　虚　画上

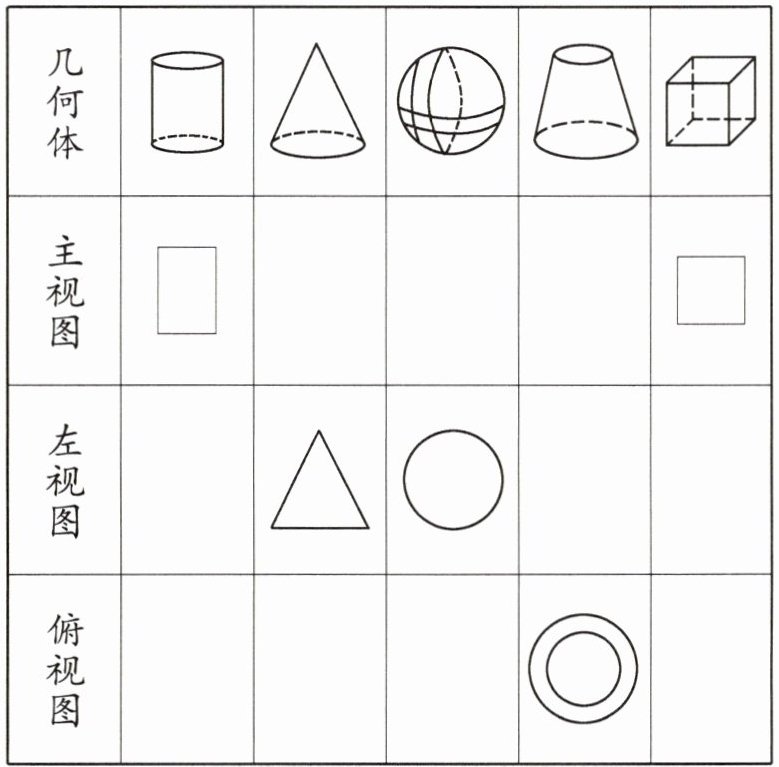

5. 填写下表：

答案： |几何体|圆柱|圆锥|球|圆台|正方体|
|--|--|--|--|--|--|
|主视图|矩形|三角形|圆|梯形|正方形|
|左视图|矩形|三角形|圆|梯形|正方形|
|俯视图|圆|圆|圆|圆环|正方形|

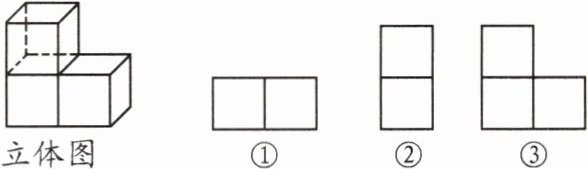

1. (2025·编写)观察下面的立体图形得到它的主视图、左视图和俯视图,请写在对应图的下边。

①____,②____,③____。

答案： 俯视图　左视图　主视图

2. (2025·编写)如图,水平放置的长方体的底面是边长为3和5的长方形,它的左视图的面积为12,则该长方体的体积等于____。

答案： 60

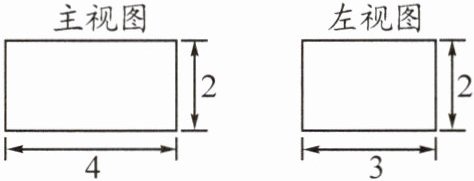

3. (2022·郫都)长方体的主视图与左视图如图所示(单位：cm),则其俯视图的面积是____。

答案： $12cm^{2}$

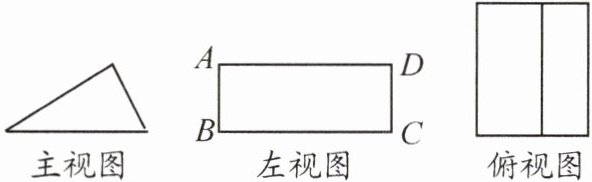

4. (2025·锦江)某三棱柱的三种视图如图所示,它的主视图是三角形,左视图和俯视图都是矩形,且俯视图的面积是左视图面积的2倍,左视图中矩形ABCD的边长AB= 3,则主视图的面积为____。

答案： 9
